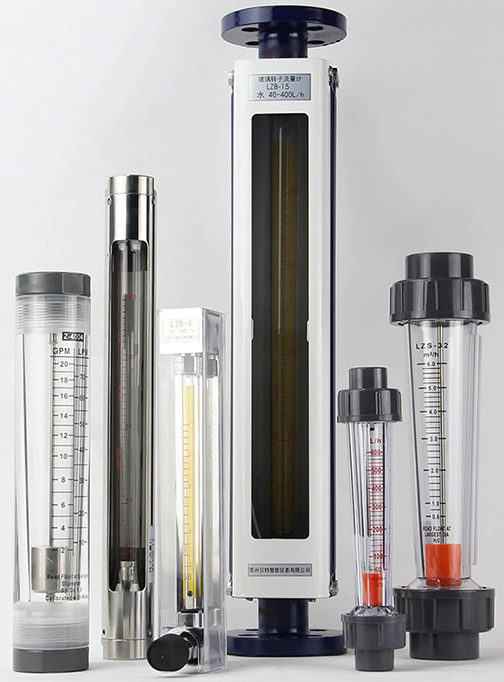

LZB系列面板式转子流量计是带有透明锥管、能直接观察介质流动状态的指示型仪表，用来测量清洁、非混浊液体、气体等单项介质的流量。广泛应用于化工、石油、轻工、医药、化肥、环保、冶金等工业生产部门和科学实验单位，仪表具有结构简单、维修方便、价格便宜等优点，在国内外得到了普遍使用。

面板式转子流量计测量原理

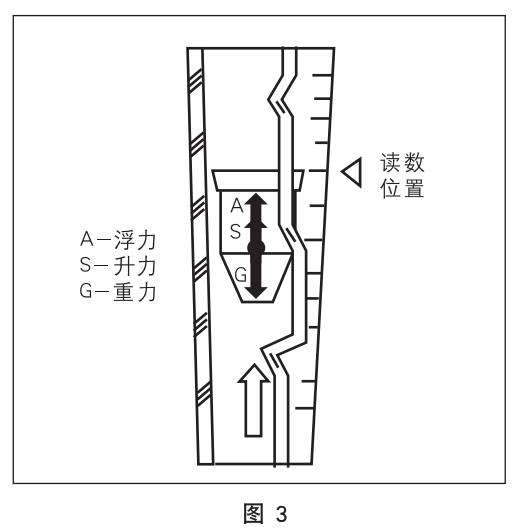

流量计测量部分为一根垂直安装的锥形玻璃管（透明管）及在内可以上下移动的浮子所组成，锥管大端向上，当流体自下而上流经玻璃管时，在浮子上、下之间产生压差，浮子在此压差作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三者的合力相等时，浮子处于平衡位置，即此时为流体的瞬时流量。

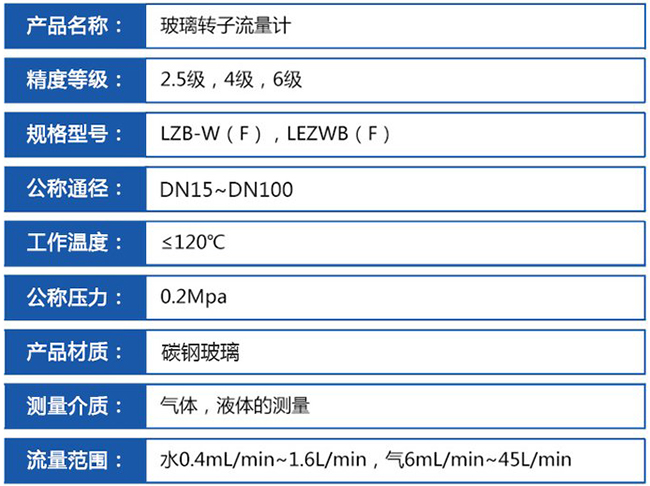

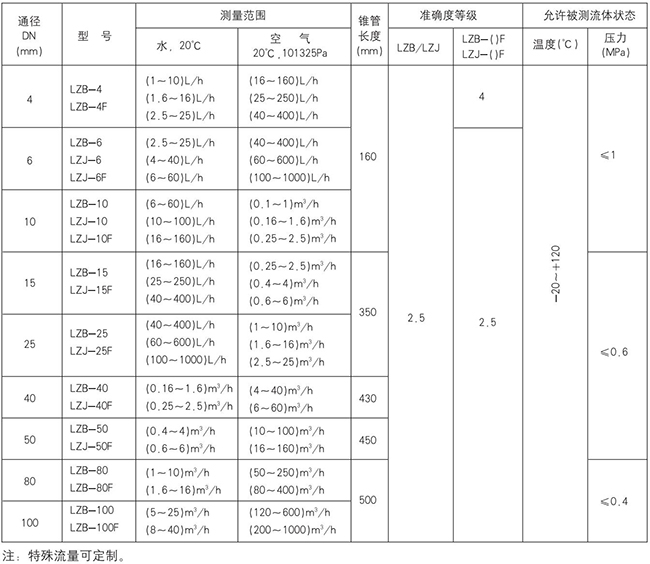

面板式转子流量计技术参数

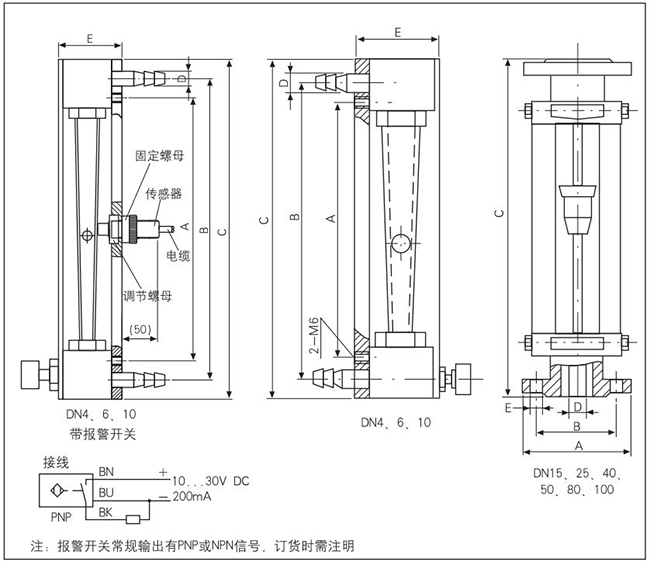

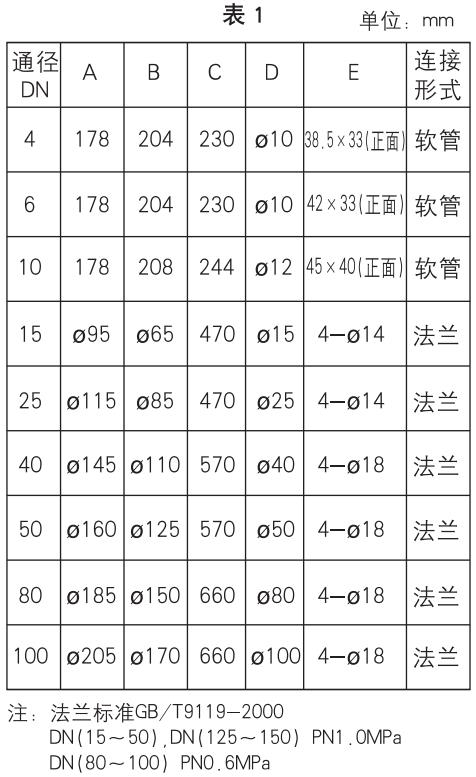

面板式转子流量计外形及安装尺寸

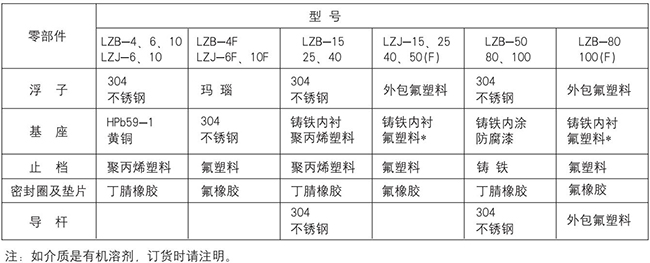

面板式转子流量计接触测量流体的零部件材质

面板式转子流量计型号规格

全不锈钢型LZB（）B   LZB-（）Bo

·法兰、浮子、导杆、支承板及螺栓等均为不锈钢304，型号为LZB-（）B。

·接液材质如需选用316，则型号为LZB-（）Bo，需定做。

·如需不锈钢内衬PTFE，则型号为LZB-（）BF（316为BoF），需定做。

全四氟型（DN3～DN10）LZB-（）F4

·基座、浮子、针阀采用聚四氟乙烯（PTFE）。支承板、螺丝等采用不锈钢。
