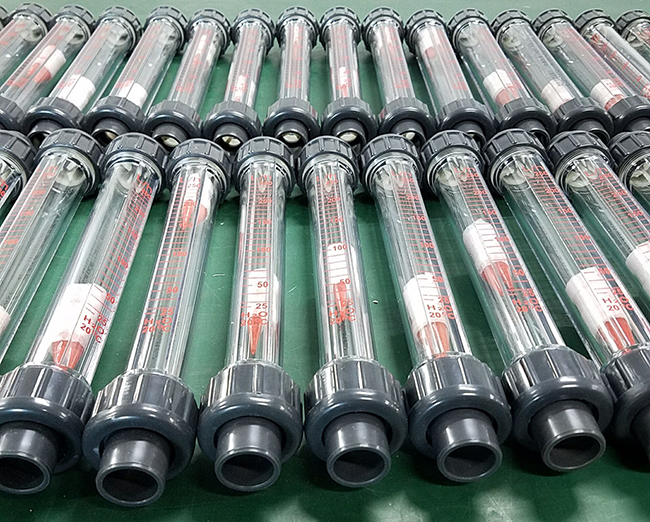

pvc转子流量计
- 品*：JKM/凯铭仪表
- 型号：JKM-LZS
- 测量范围：0-60m3/h
- 精度等级：±2.5%
- 公称通径：DN4-DN100
- 适用介质：液体，气体
- 工作压力：＜1MPa
- 工作温度：≤120℃
- 供电方式：刻度显示
- 订货号：ONI306995OGW
pvc转子流量计概述
LZS系列塑料转子流量计具有结构简单、重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。主要用于化工、轻工、医药、食品等部门中，用来测量液体的流量。
pvc转子流量计结构及原理

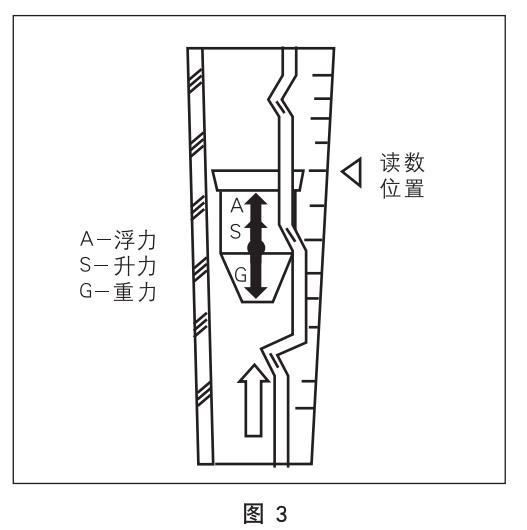

主要由小端向下，大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的浮子作为测量元件，与螺母、接管、止档及“O”型圈等构成。当流体在锥管内自下而上流动时，在浮子上下产生压差，使浮子上升，当此压差与浮子重力、浮力及粘性力处于力平衡时，浮子处于静止位置，当流量变化时，流经锥管与浮子间环隙处流体的流速变化，浮子上下的压差相应变化，浮子作上下移动，因此浮子静止位置的高度可作为流量的量度。
pvc转子流量计尺寸图
pvc转子流量计使用案例
