锥形孔板流量计产品概述

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量积算仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。

锥形孔板流量计产品说明

锥形孔板流量计原理及结构

节流装置是测量流量的差压感受原件。配合差压变送器以及多功能流量积算、控制、记录仪表，组成流量测量系统；对于气体、蒸汽、密度变化较大流体流量测量，*好增加压力变送器、温度传感器组成温压补偿系统，对流量测量系统进行修正，以求更加精确的流量测量数据。当节流装置与温度传感器配合使用，配合热能积算功能仪表组成流量、热能测量系统。由于节流装置技术成熟，安装方便，使用稳定可靠，价格合理等特点，在流量仪表中应用广泛，几乎可以应用所有流量测量范围。

节流装置由标准节流件，取压装置和符合要求的前、后直管组成。

节流组件由节流件、取压装置（包括取压口、引压短管、一次阀门）、配套法兰组成。

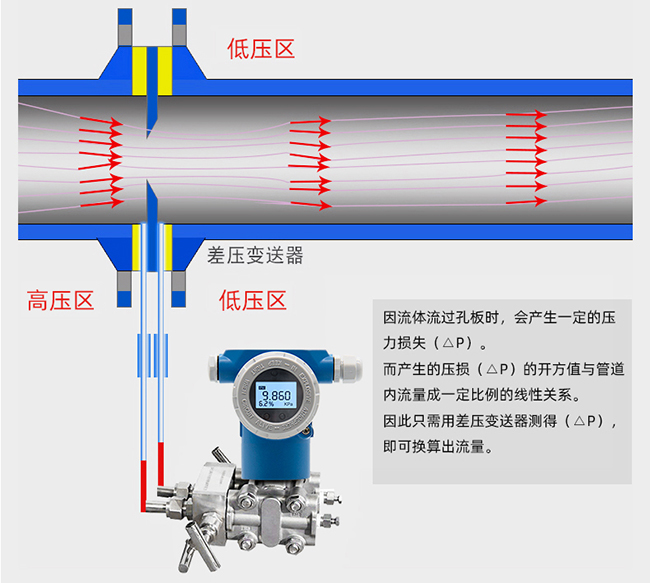

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流处形成局部收缩，从而使收缩面内平均流束增加，在节流件的上游侧静压力上升，下游侧静压力降低，于是在节流装置前后便产生了压力降或交压差△P，介质的流速越大，在节流装置前后产生的压差也就越大，所以可通过测量压差来衡量流体流量的大小。这种测量方法是以能量守恒定律和流动连续性方程为基础的。

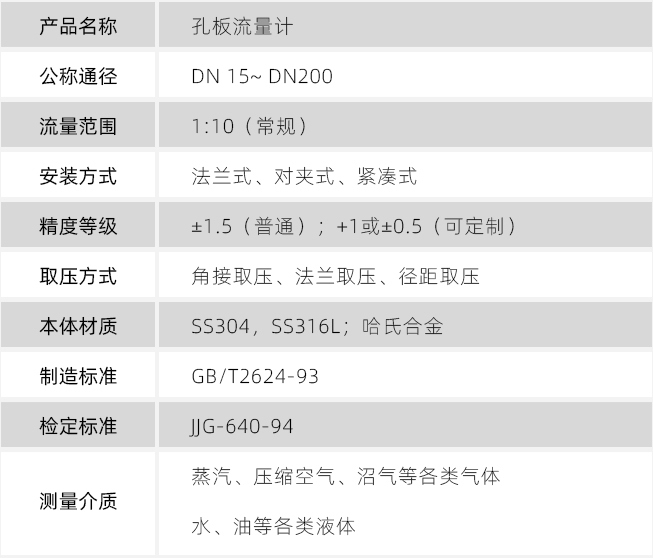

锥形孔板流量计技术参数

锥形孔板流量计用途、特点及适用范围

1、用途：节流式差压流量计由三部分组成：节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件，差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污）流量。可直接测量体积流量或质量流量。

2、差压式流量计（标准孔板）的使用条件、特点及适用范围

a、使用条件：

1、在测量段，流体必须充满圆管，并连续不断地流经节流装置；

2、流体在物理上和热力学上必须是均匀的单相流体；

3、节流装置所测得流体必须是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；

b、特点及适用范围：

1、标准节流装置无须实流标定即可保证其测量精度。（在所有流量计中是**的）；

2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；

3、适用直径比β为0.22~0.75，雷诺数ReD≥5000 管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d-孔板开孔直径；D-管道实际内径

4、使用压力可高达32MPa，也可用于负压；

5、介质温度范围：-30℃～+650℃；

6、智能型差压式流量计采用智能差压变送器，可根据被测对象流量的变化，通过按键或通讯方式现场设定差压值（规定范围内），从而改变流量范围，使系统流量范围度大大拓宽；

7、无可动部件，机构安全可靠，使用、操作简单、易掌握，免维修；

根据中华人民共和国**标准GB/T2624-93 和国际标准ISO5167-1 规定，节流装置适用的流量量程比为3（即*大与*小适用流量之比），在个别情况下允许量程比为4，如果量程比大于上述值，则在使用同一台差压计时在小流量时的测量误差很大。

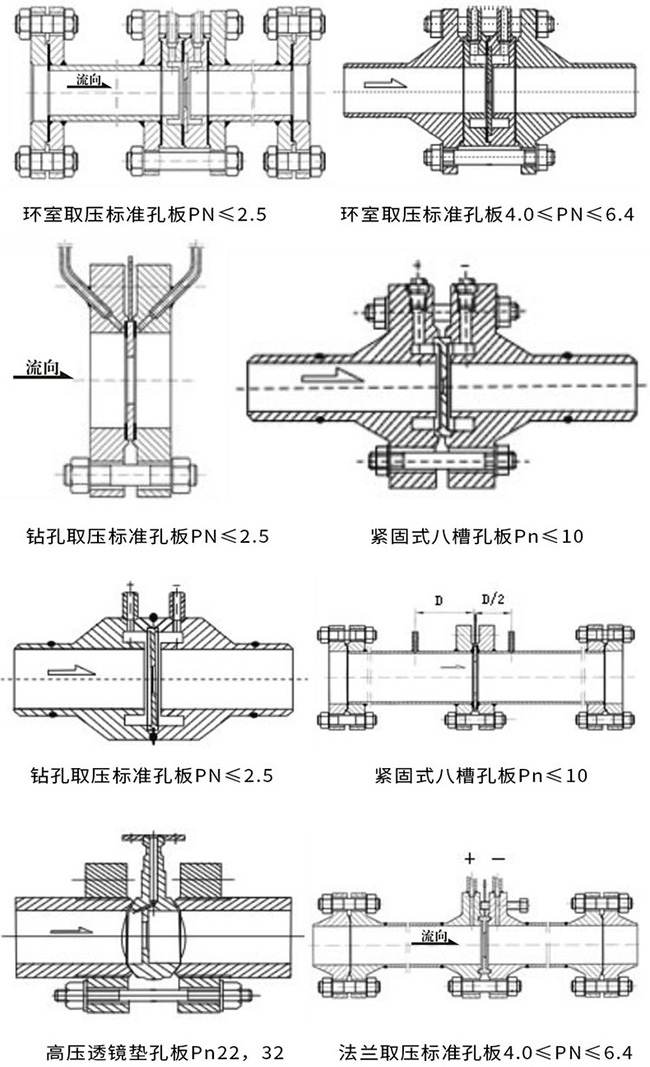

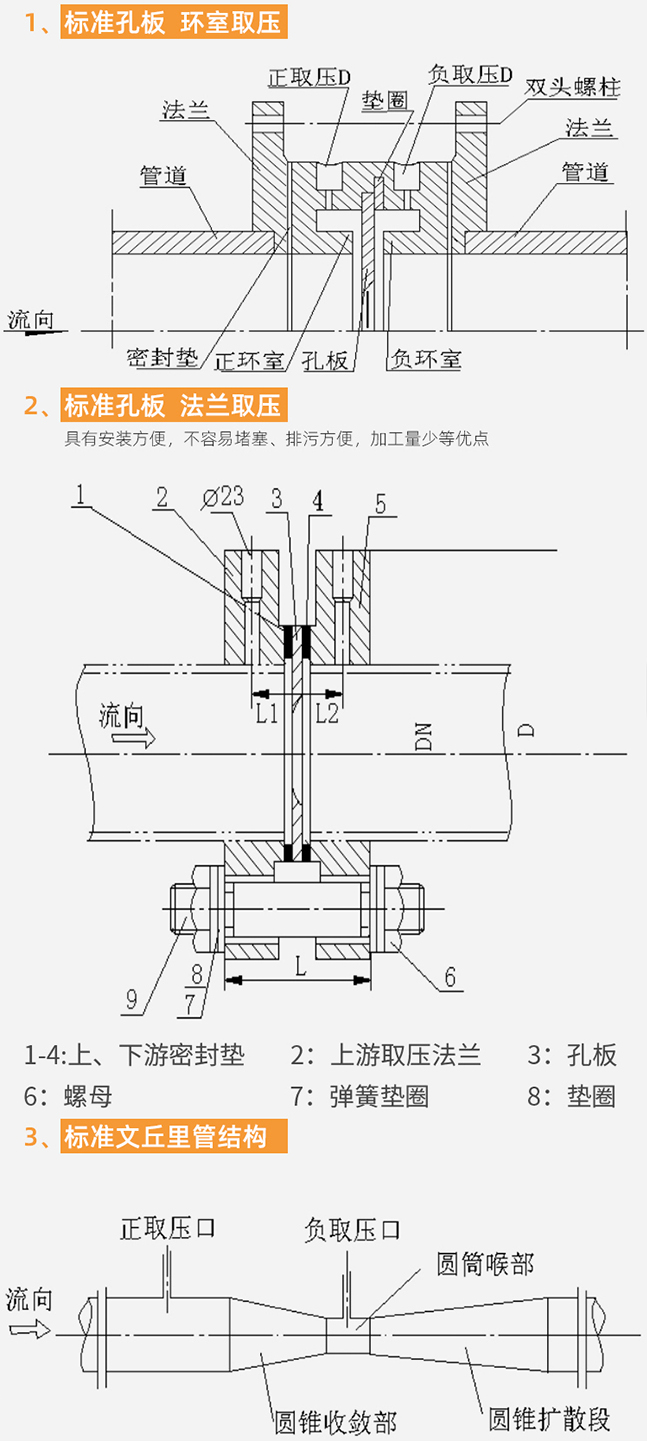

锥形孔板流量计分类及结构简图

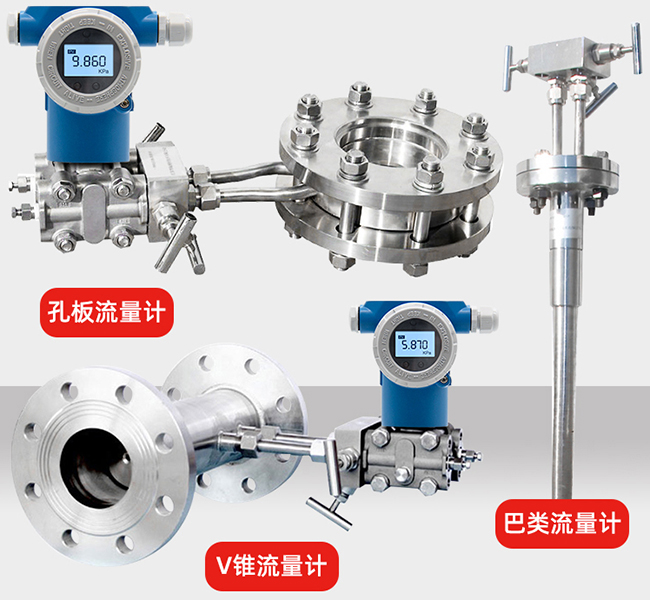

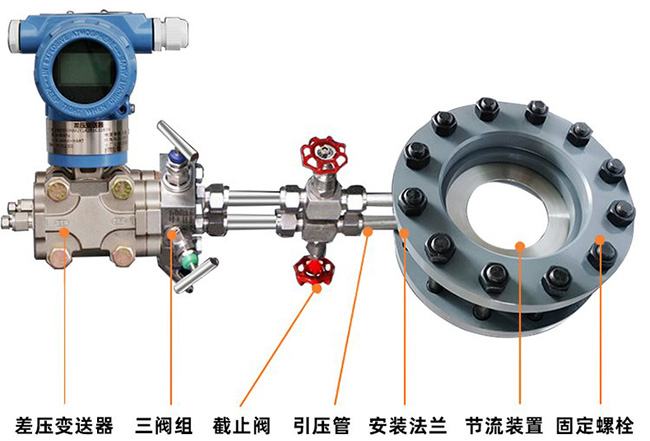

锥形孔板流量计产品示意图

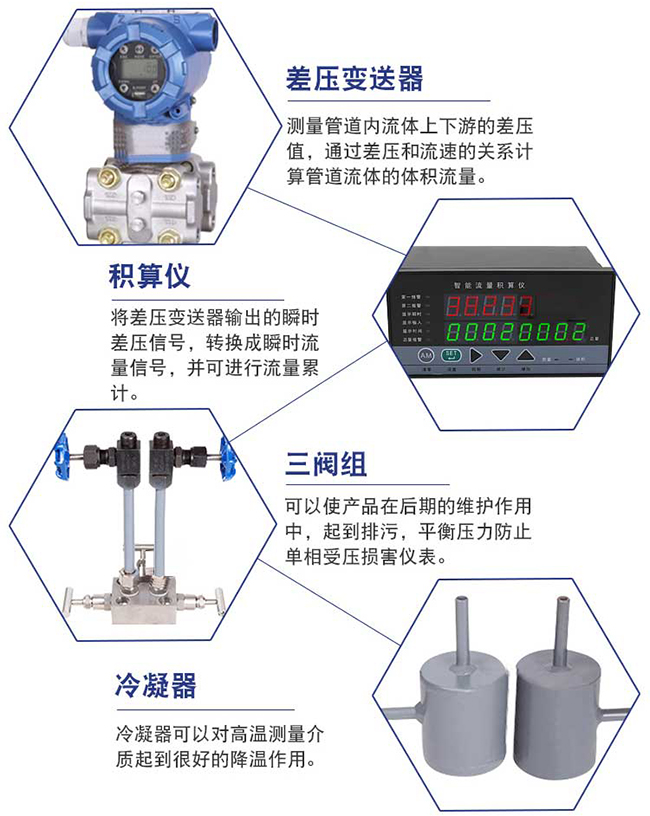

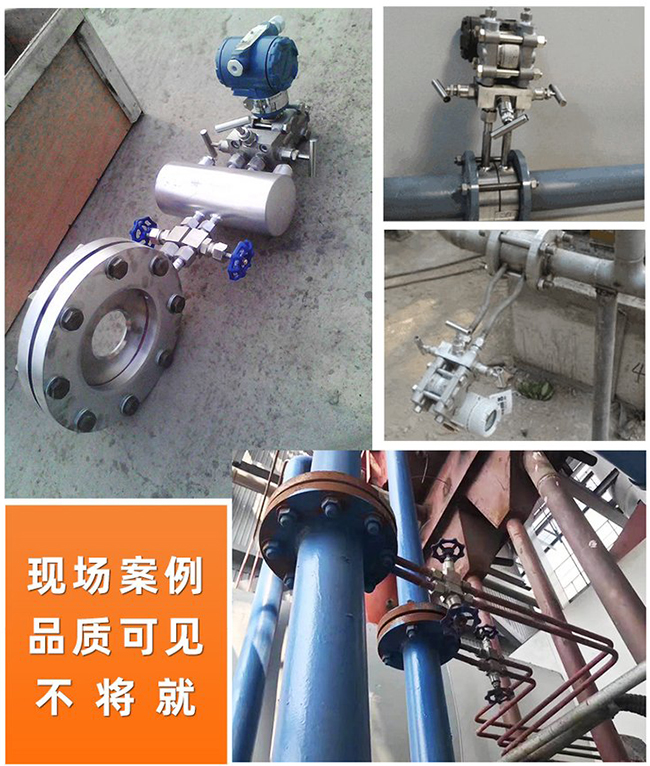

锥形孔板流量计细节展示

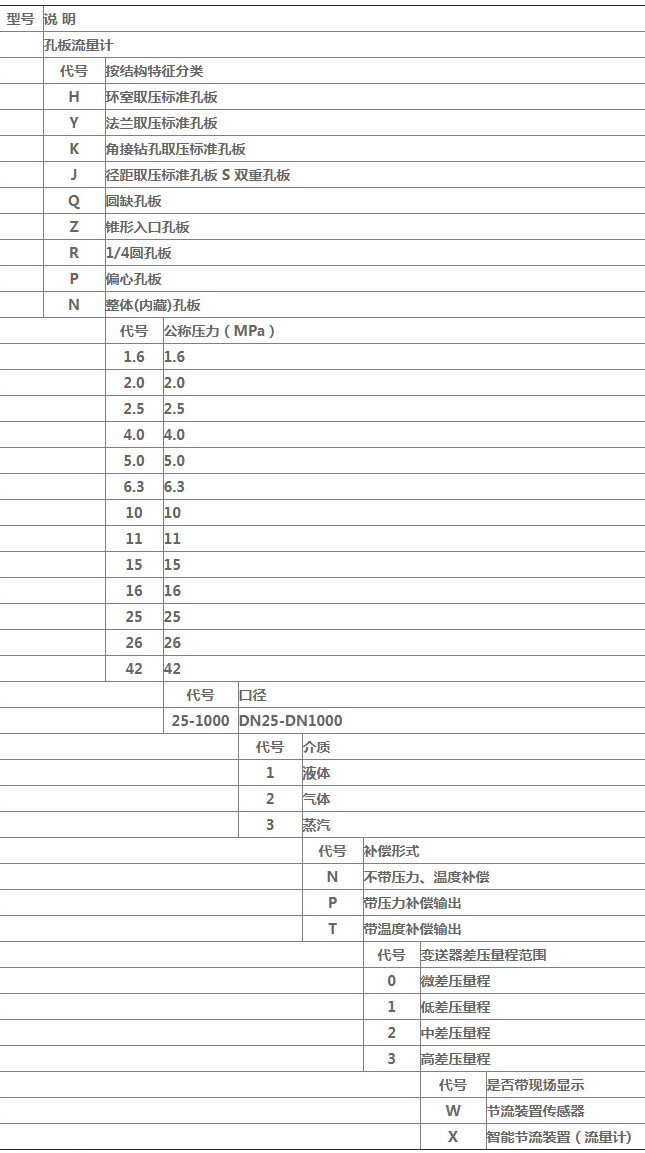

锥形孔板流量计产品选型

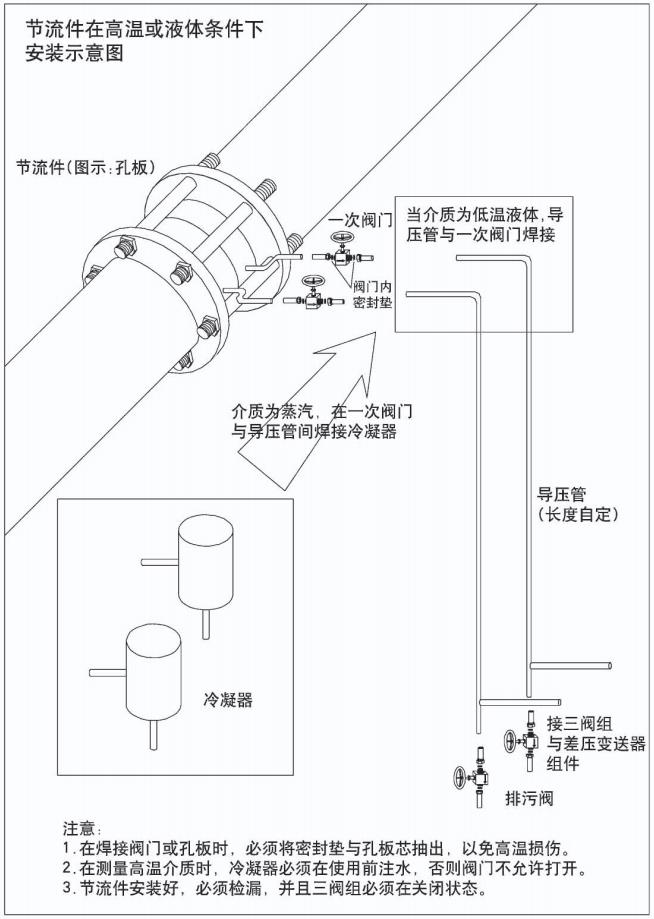

锥形孔板流量计安装与使用注意事项

1、核准参数：安装前务必先核准现场工况条件，确认节流装置计算书的所有参数与安装点工况条件参数完全相同后，才可进行安装，否则必须进行必要的修正或补偿。

2、方向：节流装置的孔板提柄上或法兰外圆面上分别有“+”、“-”号，“+”为上游侧（迎着流体过来的方向），不得装反。

3、插入深度：环室取压孔板，插入深度为管道与环室之间距离为2~5mm，但不能将管道顶到环室，否则管道受热膨胀便会顶坏环室。钻孔取压孔板，突入孔板内的管道，任何一点不得挡住取压孔。

4、系统吹扫：节流装置安装完毕既应吹扫，此时应先将节流件（孔板片）拆下，以免管道内杂物刮伤孔板片或堵塞引压管，待吹扫完成后再装好，方向为流体流动方向与孔板上的箭头同向。注意拧紧以保证密封。

5、调零：吹扫安装完成后，将三阀组中间阀开启，此时差压值应为零，如果不是，就必须要归零，方法是按住左下角按键不动20秒钟，松开后即可。

6、*后将三阀组中间阀慢慢关闭（必须关严），正负引压管上部的截止阀全部开启，孔板即可正常工作。

7、安装同轴度要求：节流件与管道必须同心，偏心距离不大于0.0025D，用户在焊接操作时应予注意或采取必要的措施。

8、孔板一般都要配合差压变送器使用，导压管与差压变送器连接时要注意正负压不要装反，“H”为正，“L”为负；

9、正负取压口引出的导压管在任何情况下都要保持平行；

10、如必须装调节阀，则建议*好把调节阀装在下游计算书上要求的直管段长度之后。

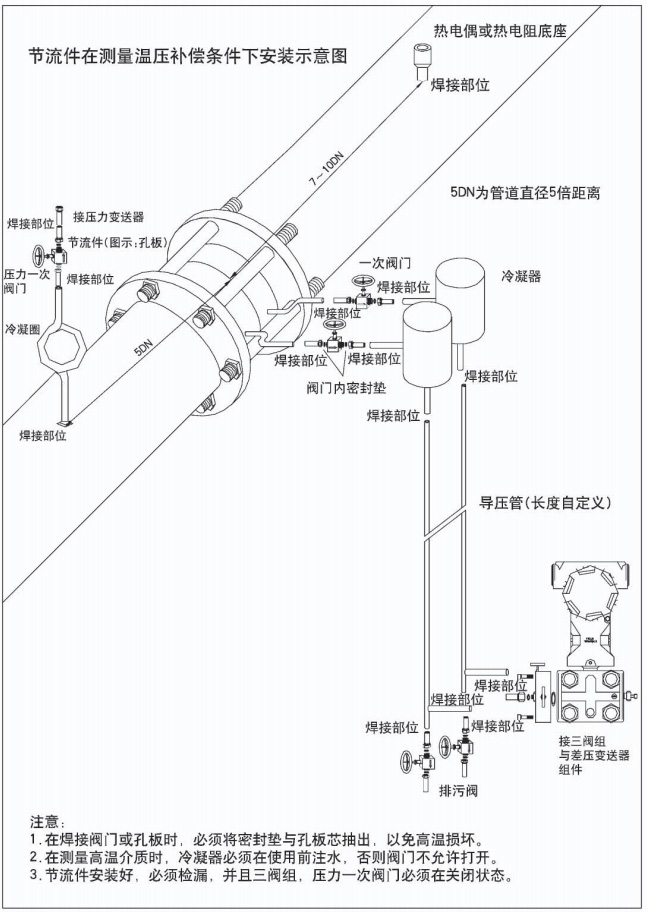

11、被测介质为气体或蒸汽且温度和（或）压力有较大波动时，应进行温度和（或）压力补偿。压力变送器装设在上游1D处，热电偶装设在下游1D处。

12、在差压讯号管线上不得有可能积留液体或气体的袋形空间，如不能避免时，应装设集气器（或排气阀）和沉降器（或疏水器）。

13、变送器零点漂移也会引起测量误差，使用过程中应定期对差压变送器进行校准。

14、除须经常对导压管进行检查，以防堵塞外，对室外的导压管应予适当保温，以防凝固或冻结。如管线（垂直段）相当长，应避免由于温差导致的虚假压差，此时建议把两根差压管线靠近敷设并一起包在保温层内。

15、差压管线应有支架，以避免振动和有力作用在差压计上。
