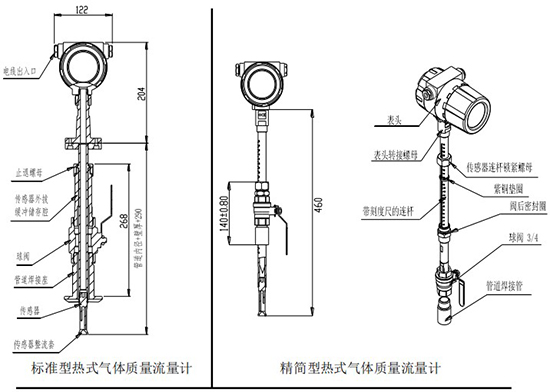

热式气体质量流量计的结构图

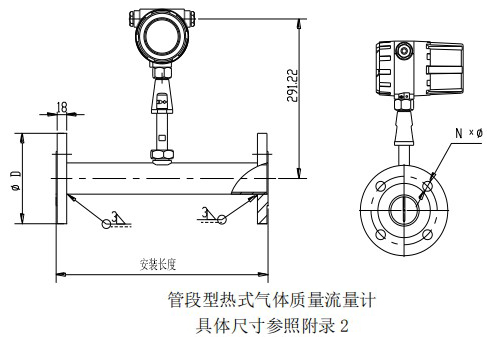

附录 1 结构尺寸图
附录 2 满管式流量计数据表

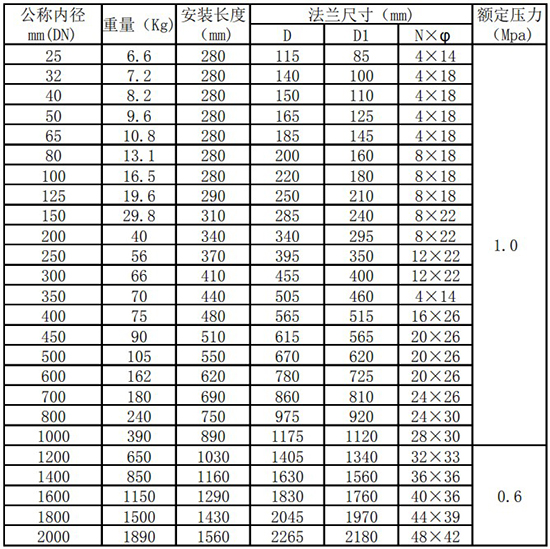

管段式传感器管段尺寸表（法兰连接）
1. 法兰采用国标 GB/T9119-2000 标准。并依照 GB/T9119-2000 标准加工生产。
2. 对于 DN25～DN80 可以采用管螺纹连接，但要与仪表提供商达成技术协商一致后方可执行。
3. 表中只给出了*高 1.0Mpa 额定压力数据，高于额定压力的可以定做，但要与仪表提供商达成技术协商一致后方可执行。
4. 当公称通径 DN600 以上仪表有多种设计方案，在选购是客户可以与仪表提供商进行技术沟通，我们可以按照您的要求设计生产，如果客户没有任何要求我们再满足您基本要求的前提下，就按照我们设计生产。

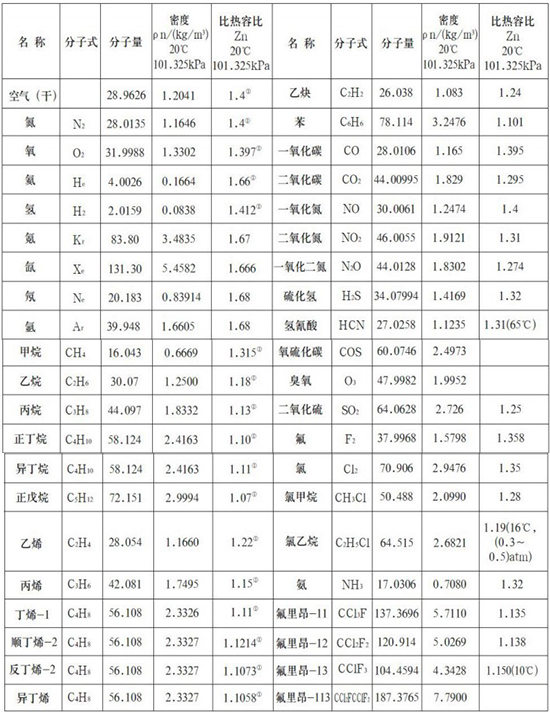

附录 4 部分气体物理参数
①表示 15.6℃ 压力 101.325kpa
