智能靶式流量计接线图
智能靶式流量计接线
a、24V供电型
1.24V供电型流量可具备多种输出方式，
a.电流输出：4～20mA；电源：16-32VDC，二线制；
b.脉冲输出：0～1000Hz；内阻1000Ω；电源：16-32VDC；10mA（带背光20mA）；
c.RS485接口：电源：16-32VDC；10mA（带背光20mA）；
d.电流输出+HART：4～20mA；电源：16-32VDC，二线制；

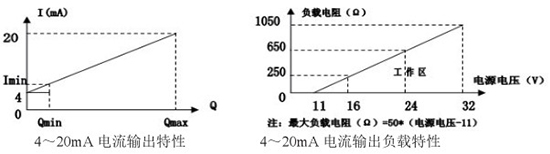

2.电流输出特性（图4）
以上图中Imin为流量计*小显示流量所对应的电流输出值，其输出值的大小为：
同理：可计算出满量程输出范围内任-输出电流及对应流量值。

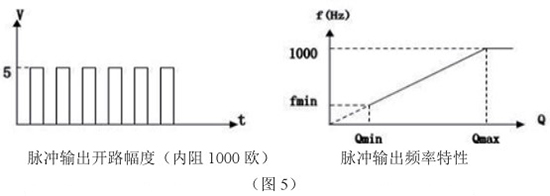

3.0～1000HZ脉冲输出特性（图5）
4.仪表接线
a.流量计信号输出线电气连接口规格为：M20×1.5

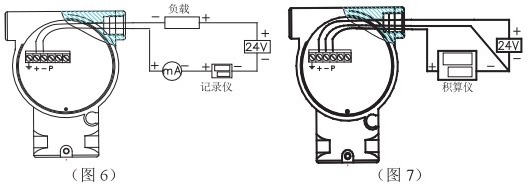

b.4～20mA电流输出为二线制（图6）
c.脉冲输出为三线制（图7）
b、3.6V电池供电型
3.6V电池供电型的流量计，无法显示电池的容量，当电池电压越来越低时，显示会慢慢变模糊，应**更换电池。更换电池应为相同技术参数的电池，我公司电池可使用两年。（可向我厂咨询或购买）
为提高电池的使用时间，可通过修改滤波系数LP参数，该值设置越大，则代表可以使用更长时间，但流量计采集速度将会变慢。
