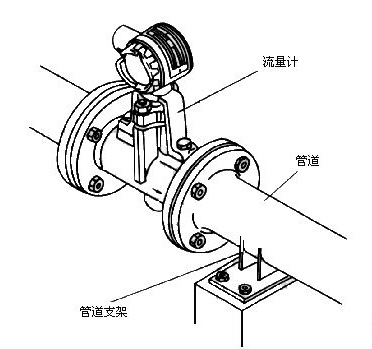

管道式涡街流量计安装图
安装注意事项
VSF属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。

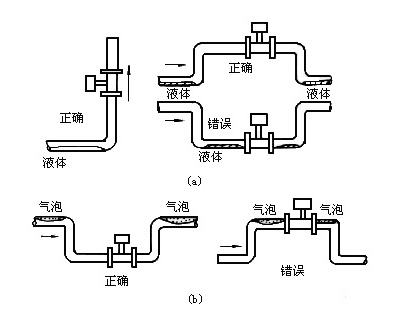

VSF可安装在室内或室外。如果安装在地井里，有水淹的可能，要选用涎水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，安装位置要注意，如图16所示。
图16 混相流体的安装
（a） 测量含液体的气体流量仪表安装；
（b） 测量含气液体流量仪表安装
VSF必须保证上、下游直管段有必要的长度，如图17所示。在各种资料中数据有差异，其原因可能是，旋涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验证；对各类阻流件必要的直管段长度试验研究尚不够，即还不成熟，对比节流式差压流量计，这方面工作还处于初始阶段。

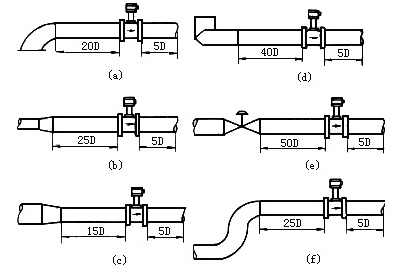

图17 管道式涡街流量计对上、下游直管段长度的要求
（a）一个90o弯头；（b）同心扩管；（c）同心收缩全开阀门；（d）不同平面两个90o弯头；
（e）调节阀半开阀门；（f）同一平面两个90o弯头

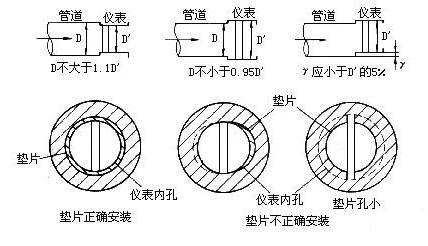

传感器与管道的连接如图18所示。在与管道连接时要注意以下问题。
图18 传感器与管道的连接
1）上、下游配管内径D与传感器内径D`相同，其差异满足下述条件：0.95D≤D`≤1.1D。
2）配管应与传感器同心，同轴度应小于0.05D`。
3）密封垫不能凸入管道内，其内径可比传感器内径大1～2mm。
4）如需断流检查与清洗传感器，应设置旁通管道如图19所示。
5）减小振动对VSF的影响应该作为VSF现场安装的一个突出问题来关注。*先在选择传感器安装场所时尽量注意避开振动源。其次采用弹性软管连接在小口径中可以考虑。*三，加装管道支撑物是有效的减振方法，一种管道支撑方法如图20所示。

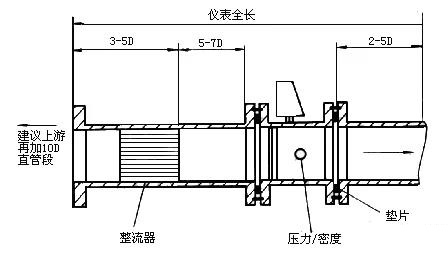

成套安装，包括前后直管段，流动调整器等是保证获得高精确度测量的一个措施，特别这些装配在制造厂进行更能保证安装的质量，图21所示为一安装实例。
图21 高精度测量的配管安装
电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接，其距离不应超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵循"一点接地"原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转换器外壳接地点应与传感器"同地"。
