压缩空气流量计设置参数

普通液晶显示表头参数设置操作说明(V02P)

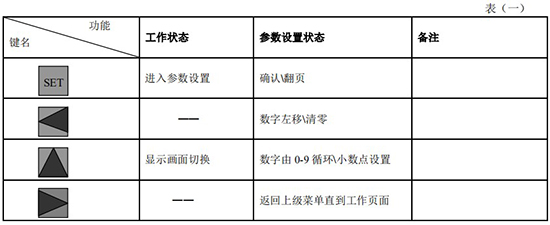

1、键盘按键说明
2、 显示屏字符说明

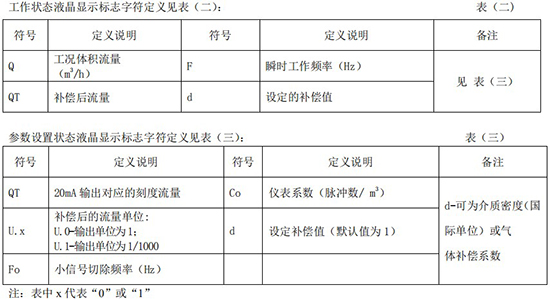

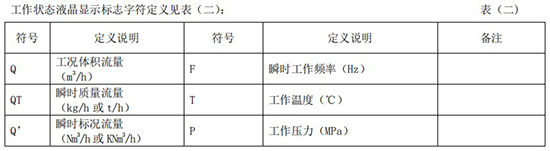

工作状态液晶显示标志字符定义见表（二）：
3、 操作说明

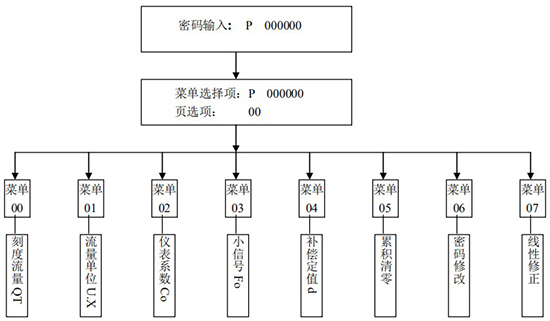

3.1、本版本压缩空气流量计表头操作界面采用菜单形式进行参数设置，框图如下：
3.2、参数设置约定（在进行参数设置前请认真阅读以下约定）：
（1）在设置各项参数时，提示符闪动代表该项参数没有设置完或者尚未确认，可以通过按 SET 键来确认或者按→键退出；提示符不闪动代表该项参数已设置完并确认，此时可以通过按 SET 键翻页或者按→键退出。
（2）进入参数设置时，需要输入密码（6 位可改，默认密码为 000123）并确认进入，为了防止误进入参数设置菜单，保证压缩空气流量计正常工作，在设置密码时，使用↑键调数时不能循环调数，只能单次调数；进入各项参数设置菜单后，对各项参数中的每位可以通过按住↑键循环调整数据（0-9 循环）。
（3）对于可以设置小数点的参数选项，要先设置小数点并确认，然后进行参数数据设置并确认。
3.3、压缩空气流量计参数设置举例：
压缩空气流量计出厂前各项参数已设置好，用户无需设置。如果用户需要设置某项参数，请参照以下步骤，例如修改补偿值 d:
在工作状态下，按 SET 键，显示屏显示 P，数字位为全零，8 秒钟若无操作，自动返回工作状态。
输入密码 ：按数字↑键和左移←键，输入密码数 xxxxx(出厂时默认密码为 000123)，↑键调各位数字 0-9，每按 ←键一次数字向右循环一位，可通过多次按←键对整段数字清零，按→键可以返回工作状态。
菜单选择项：按 SET 键确认，显示屏显示如右图所示，末行“00”闪动调整该项值选择不同参数设置菜单。该例按 键使 00 变为 04，然后按 SET 键进入 d 设置项
设置定值补偿值：d 闪动，*一步：*先进行小数点调整，可以通过←键对参数快速清零或者通过↑键进行小数点调整，调整完毕，按 SET 键确认（d 仍闪动）；
*二步：数值调整，可以通过↑键对每位数字进行调整，按 ←键一次数字向右移动一位，调整完毕，按 SET 键确认，d 停止闪动，该项参数设置完毕，可按 SET 键进行下一项参数设置或者按→键退出。
另外，补偿后单位设置 U.X 通过↑键调整修改。
3.4、线性修正说明:该项启动可对压缩空气流量计系数进行 5 点修正，默认状态为禁止。为保证压缩空气流量计的安全运行，该项不对用户开放，需专用密码进入。
4、计算公式说明
4.1、测量测量过程计算公式: 若 d----设置值为密度值（单位 Kg/m3）
（1）压缩空气流量计工况体积流量计算公式：
（2）密度 d，单位 Kg/m3
（3）质量流量计算公式（若补偿后单位为 U.0），则：
（4）质量流量计算公式（若补偿后单位为 U.1），则：
4.2、测量测量过程计算公式: 若 d----设置值为气体补偿系数（无量纲）
（1）压缩空气流量计工况体积流量计算公式：
（2）气体补偿系数 d（单位 1），用户通过运算求得：P1—工况绝压，PN—标况绝压（Mpa），T1—工况热力学温度，TN—标况热力学温度(K)气体压缩系数，通常默认为 1
（3）标况流量计算公式（若补偿后单位为 U.0）：
（4）标况流量计算公式（若补偿后单位为 U.1）：
注：标况指 20℃，1 标准大气压

一体化液晶显示表头参数设置操作说明(V03Z)

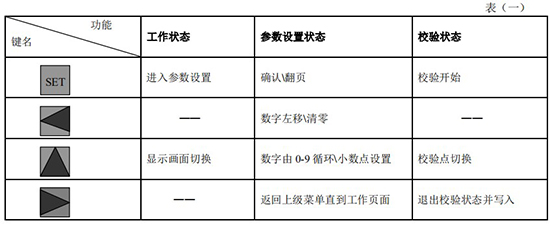

1、键盘按键说明

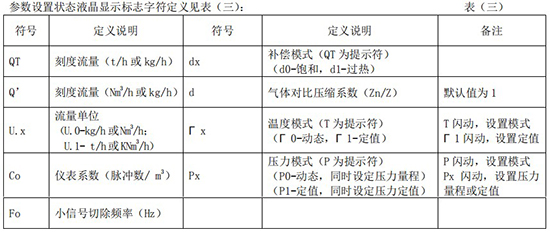

2、 显示窗字符说明
注：表中 x 代表“0”或“1”；Zn：标准状态下（20℃，1 标准大气压），被测气体的压缩系数，Z：工作状态下被测气体的压缩系数
3、 操作说明

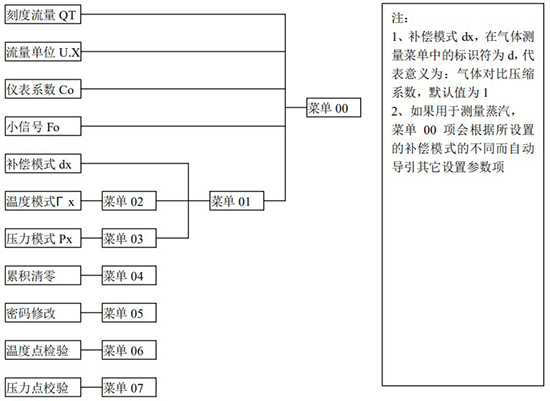

3.1、本压缩空气流量计表头采用自导引式和菜单式相结合的参数设置方式，所谓自导引式参数设置方式就是用户在进入菜单 00 项后，表头中的微电脑会自动导引用户去设置需要设置的参数。另外，用户也可以通过菜单模式分别对各组参数进行设置。蒸汽测量菜单框图如下：
3.2、参数设置约定：在设置各项参数时，提示符闪动代表该项参数没有设置完或者尚未确认，可以通过按SET 键来确认或者按→键退出；提示符不闪动代表该项参数已设置完并确认，此时可以通过按 SET 键翻页或者按→键退出。进入参数设置时，需要输入密码（6 位）并确认进入，为了防止误进入参数设置菜单，保证压缩空气流量计正常工作，在设置密码时，使用↑键调数时不能循环调数，只能单次调数，只有密码输入正确进入各项参数设置菜单后才可以对各位循环连续调整数据。
3.3、压缩空气流量计参数设置举例：
压缩空气流量计出厂前各项参数已设置好，用户无需设置。如果用户需要设置某项参数，请参照以下步骤，例如修改刻度流量值 QT:
在工作状态下，按 SET 键，显示屏显示 P，数字位为全零，8 秒钟若无操作，自动返回工作状态。
输入密码 ：按数字↑键和左移←键，输入密码数 xxxxx(出厂时默认密码为 000123)，↑键调各位数字 0-9，每按 ←键一次数字向右循环一位，可通过多次按←键对整段数字清零，按→键可以返回工作状态。
菜单选择项：按 SET 键确认，显示屏显示如右图所示，末行“00”闪动调整该项值选择不同参数设置菜单。该例直接按 SET 键进入菜单 00 项
设置刻度流量：QT 闪动，*一步：*先进行小数点调整，可以通过←键对参数快速清零或者通过↑键进行小数点调整，调整完毕，按 SET 键确认（QT 仍闪动）；
*二步：数值调整，可以通过↑键对每位数字进行调整，按 ←键一次数字向右移动一位，调整完毕，按 SET 键确认，QT 停止闪动，该项参数设置完毕，可进行下一项参数设置或者退出
另外，单位设置 U.X 和补偿方式设置 dX 通过↑键调整修改。
3.4、校验项说明: 压缩空气流量计出厂前，温度和压力通道已校验设置好，无需用户重新校验。校验通道有密码保护，厂家不对外开放，如果需要重新校验温度或者压力通道，请专业人员与厂家技术人员联系。
4、计算公式说明
4.1、蒸汽测量计算公式
（1）压缩空气流量计工况体积流量计算公式：
（2）密度 d，单位 Kg/m3
（3）质量流量计算公式，单位 Kg/h：
（4）质量流量计算公式，单位 t/h：
4.2、气体测量计算公式----标况指 20℃，1 标准大气压
（1）压缩空气流量计工况体积流量计算公式：
（2）对比压缩系数 d（Zn/Z），单位 1
（3）标况流量计算公式，单位 Nm3/h：P1—工况绝压，PN—标况绝压（Mpa），T1—工况热力学温度，TN—标况热力学温度(K)
（4）标况流量计算公式，单位 t/h：

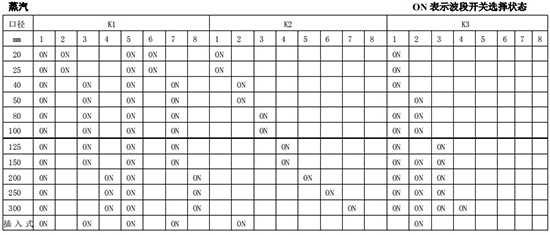

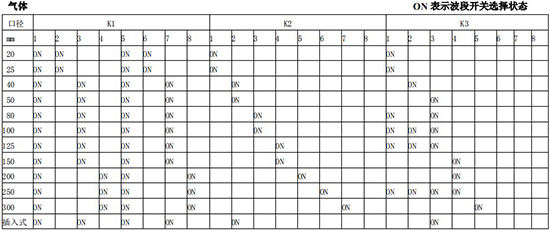

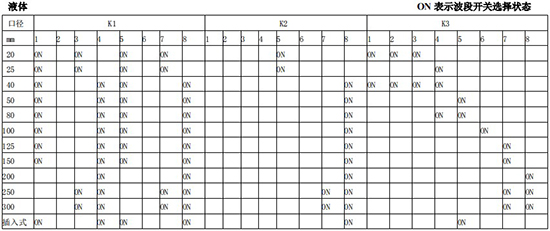

AMPKP09A01 放大板波段开关调整参照表

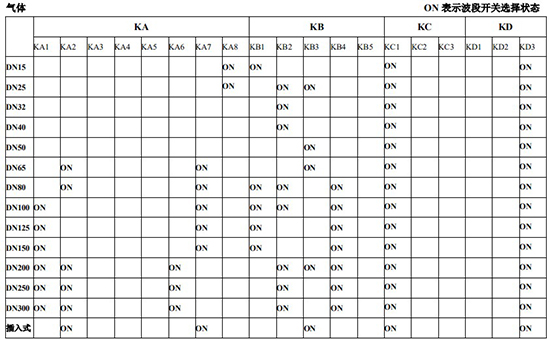

AMPSW10A01 放大板波段开关调整参照表
RG=1-F 调放大器增益，由 1 至 F 依次增大（常用 4-8）；RS=1-F 调触发灵敏度，由 1 至 F 依次提高（常用 4-8）不同口径和介质开关选择参见附表。并根据实际信号先调整 K2 和 K3 扩展频带，必要时调整 K1 电荷放大器增益
以上表值仅供参考，实际使用中因液体粘度和气体密度不同应在此值附近调整，频率低时可将 K3 向大口径方向调一至三档。频率高时可将 K2 向小口径方向调一至三档。
