插入式气体流量计安装规范
插入式气体流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量，插入式气体流量计特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。如何正确安装插入式气体流量计呢？

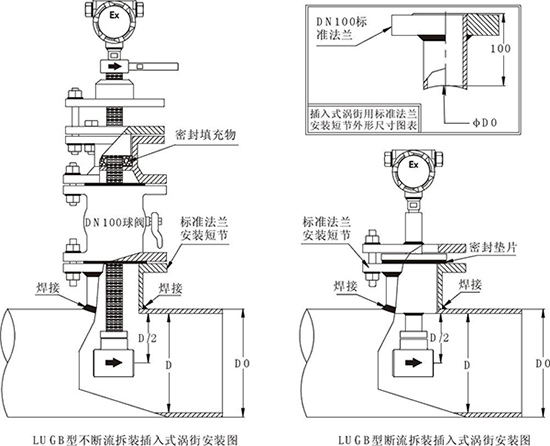

1、插入式气体流量计在安装传感器的位置上，用气割方法开一个孔径为Φ107的圆孔，并使其轴线与管道轴线正交90℃，以保证法兰短管准确焊接。
2、在圆孔处焊接上相应直径的法兰短管。焊接后要保证法兰短管的中心轴线与管道中心轴线正交。
3、将检测头插入管道，深度为管径的0.5倍。测量介质的性质，流量计上的法兰盘与法兰短管的法兰盘之间，必须加装相应的密封垫，然后将法兰坚固好。
4、手柄旋转丝杠，调整检测头与流向一致。
5、压紧填料压盖锁紧丝杠。
