压缩空气流量计安装位置
压缩空气流量计安装条件及位置
压缩空气流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。
涡街传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，安装位置要注意。
1、安装位置

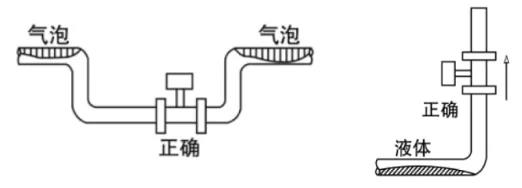

1）液体介质（含气体）

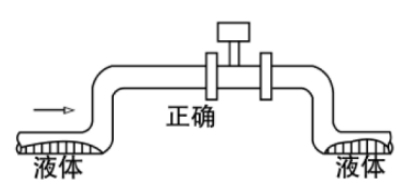

2）气体介质（含液体）
2、直管段要求
1）压缩空气流量计必须保证上、下游直管段有必要的长度

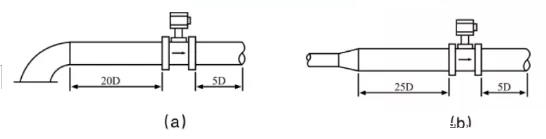

（1）一个90°弯头

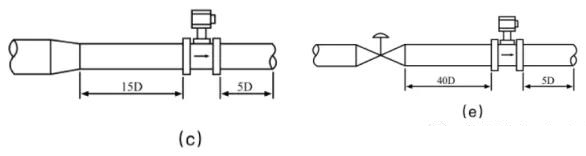

（2）同心扩管
（3）同心收缩全开阀门

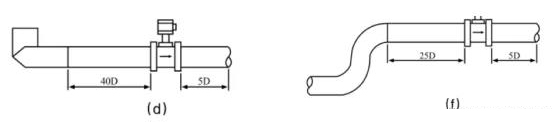

（4 ）不同平面两个90°弯头
（5）调节阀半开阀门
（6）同一平面两个90°弯头
3、仪表与管道连接要求

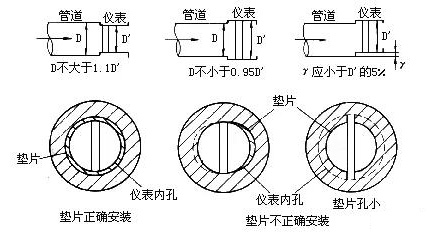

（1）上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：0.95D≤D′≤1.1D。
（2）配管应与传感器同心，同轴度应不小于0.05D′。
（3）密封垫不能凸入管道内，其内径可比传感器内径大1～2mm。

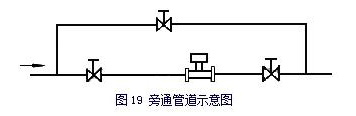

（4）如需断流检查与清洗传感器，应设置旁通管道如下图所示。
4、管道振动处理
（1）安装时尽量注意避开振动源
（2）采用弹性软管连接，在小口径中可以考虑

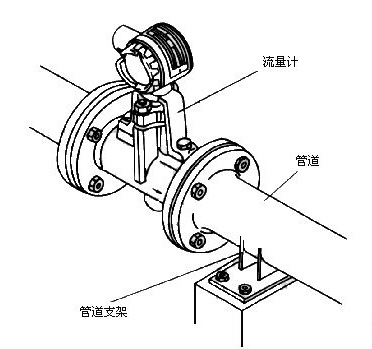

（3）加装管道支撑物是有效的减振方法
5、接地处理
（1）布线时应远离强功率电源线
（2）尽量用单独金属套管保护
（3）应遵循“一点接地”原则，接地电阻应小于10Ω。

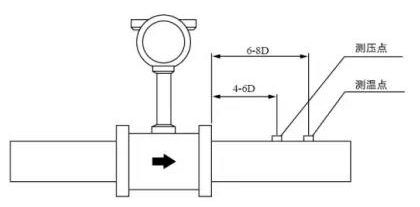

6、分体温压补偿，温度、压力位置
