压缩空气流量计的组成结构

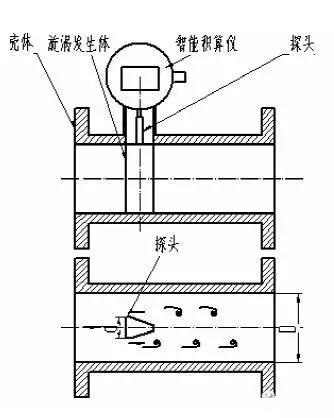

压缩空气流量计由传感器和流量积算仪两部分组成，如下图所示。传感器由旋涡发生体（阻 流体、检测元件、壳体等部分组成。流量积算仪则包括信号处理电路（由前置放大器、滤波 整形电路组成）、微处理器、A／D 转换电路、按键、电源、输出接口电路、显示、通讯电路等部分组成。

压缩空气流量计的传感器由旋涡发生体（阻流体）、检测元件、壳体等部分组成。

1、旋涡发生体
旋涡发生体与测量管道的轴线垂直，可通过焊接在壳体内或用密封件安装在壳体内，其 功能就是产生卡门涡街。
旋涡发生体是流量计的主要部件，它的形状、几何参数与压缩空气流量计的流量特性（仪表 系数、线性度、范围度、重复性等）和阻力特性密切相关，具有以下特点：
1、应有非流线型、对称的截面，流体通过时可产生均匀的旋涡，截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离；在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定 的斯特劳哈尔数；
2、可产生强烈的涡街，信号的信噪比高，便于信号的检测；
3、形状和结构简单，便于加工；
4、满足不同介质对发生体的要求，如高温、低温、耐腐蚀、耐磨蚀、耐脏污等。

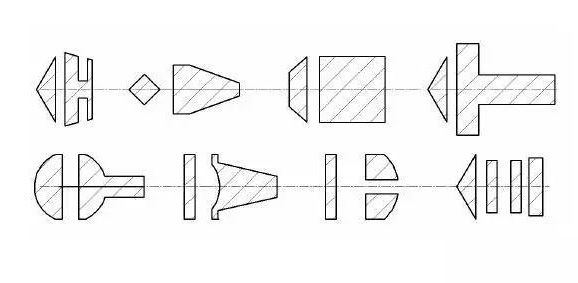

旋涡发生体形状各异，种类繁多，据目前已开发出的旋涡发生体可分为单旋涡发生体和 多旋涡发生体两类，如下图所示。
单旋涡发生体

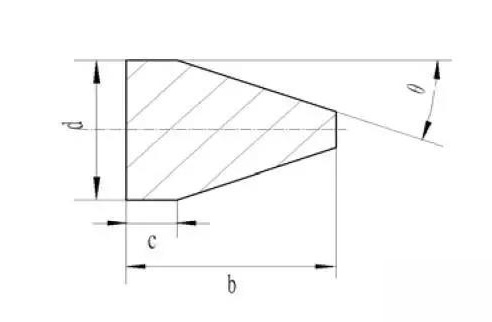

单旋涡发生体单旋涡发生体的基本形有圆柱、矩形柱、三角柱和T 型，其他形状皆为这些基本形的变形。三角柱形旋涡发生体是应用*广泛的一种，如下图所示。各尺寸之间的比例关系大致如下：
d/D=0.2～0.3；c/D=0.1～0.2；b/d=1～1.5；θ=15
三角柱旋涡发生体为提高涡街强度和稳定性，可采用多旋涡发生体，如下图所示,不过它的应用并不普遍。
双、多旋涡发生体

2、检测元件
检测元件安装在壳体上，可采用热敏、应变、磁电、电容、应力、光电、超声等敏感元 件制作，用以检测发生体产生的卡门涡街信号。其检测方式有下面几种形式：
1、用设置在旋涡发生体内的传感器直接检测发生体两侧压力脉动，简称“体内法”；
2、旋涡发生体上开设导压孔，在导压孔中安装传感器检测发生体两侧差压，简称“导压法”；
3、检测旋涡发生体周围交变环流，简称“交变环流法”；
4、检测旋涡发生体背面交变差压，简称“背面差压法”；
5、检测尾流中旋涡列，简称“尾流法”。

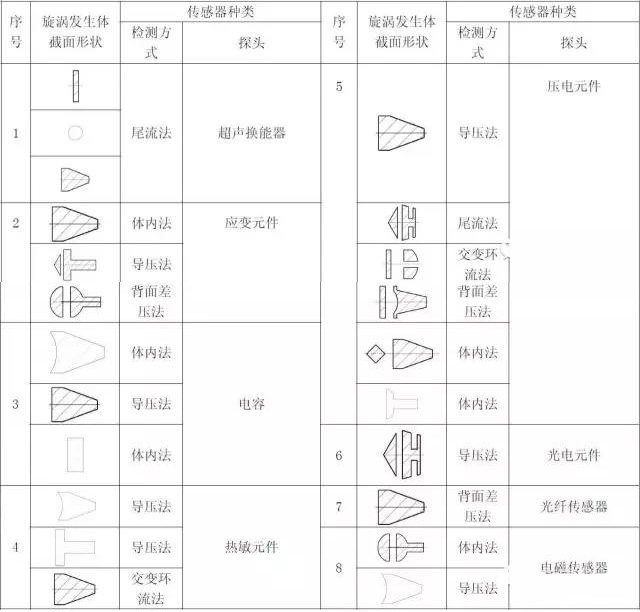

旋涡发生体、传感器和检测方式一览表
