锅炉蒸汽流量计产品概述
涡街流量计是根据卡门涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。涡街流量计具有以下一些特点：
①输出为脉冲频率，其频率与被测流体的实际体积流量成正比，不受流体组分、密度、压力、温度的影响；
②测量范围宽，一般范围度可达10：1以上；
③精确度为中上水平；
④无可动部件，可靠性高；
应用范围广泛，可适用液体、气体和蒸汽。在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。


锅炉蒸汽流量计产品特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
5、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、输出信号：a.oc门脉冲输出;　b.电流4-20ma(两线制/三线制)。
7、电源电压：+24vdc(需要信号输出时提供)。
8、介质温度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;

锅炉蒸汽流量计参数
1、产品名称：涡街流量计
2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量
3、管径(DN) ：DN15～DN300mm至更大
4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
5、工况温度：-20～+80℃（需更高温度请与工厂联系）
6、测量精度：±1.5%FS
7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、壳体材质：碳钢；不锈钢；
9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；
10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
11、防护等级：IP65；IP67
12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4

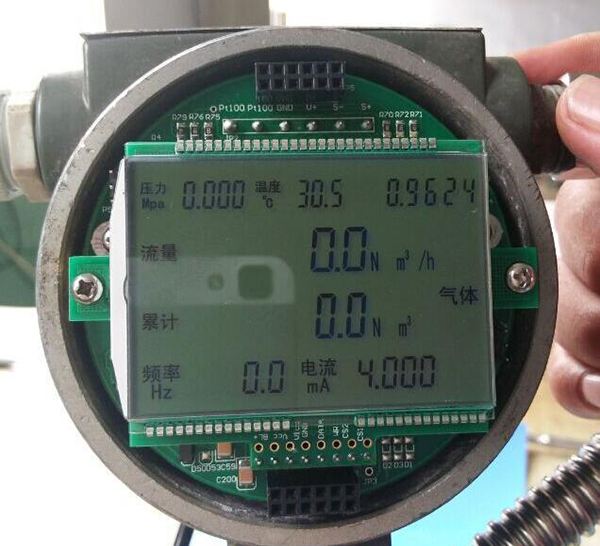

13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
16、特殊连接：螺纹式；对夹式；

锅炉蒸汽流量计流量范围
1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

仪表口径(mm)	液体		气体
	测量范围(m3/h)	输出频率范(Hz)	测量范围(m3/h)	输出频率范围(Hz)
15	0.4～4	40～400	2.8～12	278～1190
20	0.7～7	26～260	6～30	226～1130
25	1～10	21～210	8.8～55	190～1140
32	1.5～15	15～150	15～140	126～1036
40	2.5～25	13～130	25～205	140～1040
50	3.5～45	9～190	35～350	94～1020
65	5.5～75	6.7～91	60～600	73～730
80	8.5～110	4.1～82	86～860	55～690
100	16～180	4.7～69	130～1300	42～536
125	25～270	4.3～49	220～2200	38～380
150	35～350	2.8～43	350～4000	33～330
200	65～650	2～31	560～8000	22～315
250	95～950	1.5～25	890～11000	18～221
300	150～1500	1.2～24	1360～18000	16～213
-300	150～1500	5.5～87	1560～15600	85～880
-400	180～3000	5.6～87	2750～27000	85～880
-500	300～4500	5.6～88	4300～43000	85～880
-600	450～6500	5.7～89	6100～61000	85～880
-800	750～10000	5.7～88	11000～110000	85～880
-1000	1200～1700	5.8～88	17000～170000	85～880
>(1000)	协议		协议

注：表中(300)～(1000)口径为插入式

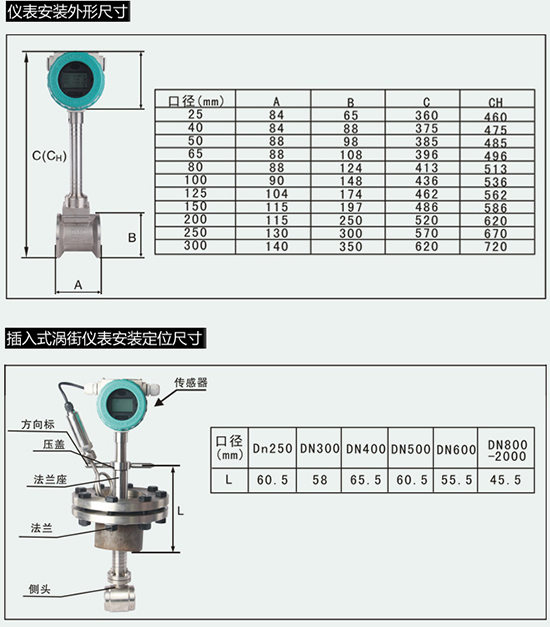

锅炉蒸汽流量计安装尺寸

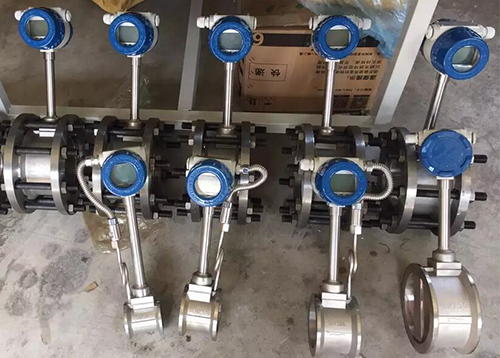

锅炉蒸汽流量计产品型谱

代号	通径	流量范围㎡/h
LU-25	DN25	1~10(液体)			25~60（气体）			蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计
LU-32	DN32	1.5~18(液体)			15~150（气体）
LU-40	DN40	2.2~27(液体)			22.6~150（气体）
LU-50	DN50	4~55(液体)			35~350（气体）
LU-80	DN80	9~135(液体)			90~900（气体）
LU-100	DN100	14~200(液体)			140~1400（气体）
LU-150	DN150	32~480(液体)			300~3000（气体）
LU-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢

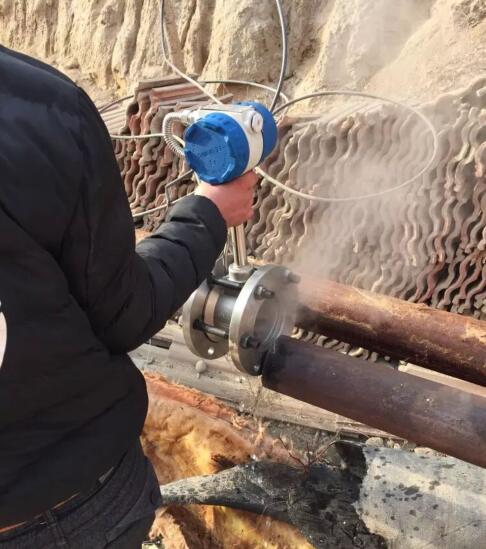

锅炉蒸汽流量计的安装要求
1、合理选择安装场所和环境。避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．在水平管道上安装是流量传感器*常用的安装方式。测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许*好采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．传感器在有保温层管道上的安装。测量高温蒸汽时，保温层*多不能超过支架高度的三分之一。
10．测压点和测温点的选择。根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。

售后服务
1、我公司所售产品在一年之内出现质量问题的（非人为），负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、如用户需我公司现场服务，我公司以*短时间到达用户现场。
5、本公司所售的产品所享受终生维护。
