毫无疑问，污水流量计是污水处理厂中应用*广的测量仪表。因此，关于「流量计安装位置」的讨论自然而然也就“热闹”了起来：

有的水友认为，“污水流量计怎么安装”应该以设备厂家建议安装的位置为准。

而有的水友则认为，不应过分迷信厂家，靠谱的厂家还好，比书上的还靠谱，遇到不靠谱的，你就等着善后吧。

那么问题来了，污水流量计到底该怎么安装？**，小编就挑选了3个比较常用的流量计做讨论，希望能对大家有所帮助。

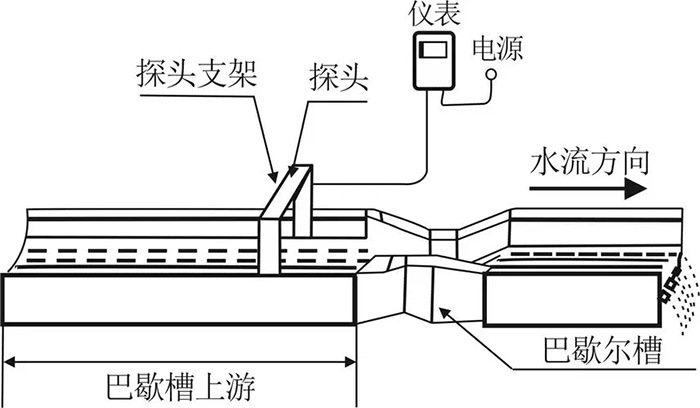

一、巴歇尔槽流量计

巴歇尔槽的施工安装主要分为三部分：安装位置的选择、槽体的安装、水位计的安装。

1）在安装位置的选择上应遵循以下几点原则：

（1）选择渠道截取尺寸不变的直段，避开或远离弯道处，顺直渠道长度一般不小于10倍喉道宽长度；

（2）选择水流流态平缓的位置，远离有水跃现象的水体；

（3）在渠道纵坡较大的渠道中，水流状态复杂，可在槽体上游设置缓流板或消能池，以改变水体流态。

2）槽体安装应注意以下几点：

（1）渠道与槽体连接底部平面之间要有1：4坡度，渠道侧壁槽体用曲面或平面进行连接（曲面：曲率＞2倍*高水位；直面应与中心线成45°）。

（2）安装进口收缩段应保持水平。

（3）渠道中心线与槽体中心线应保持同一轴线。

（4）设置槽体后，上游渠道水位雍高，为避免渠道水流溢出，可以采取加高渠壁或加深渠道的方法解决，但加深渠道应注意避免槽体的出水产生逆向流或淹没流。

（5）喉道两侧边墙应确?；ハ嗥叫星沂虼怪薄?/p>

（6）采用混凝土回填加固槽体时，在确保牢固的前提下，需保证槽体左右水平并沿水流轴线对称，避免槽体出现倾斜或变形。

3）关于水位计有如下几点安装要领：

（1）水位测量位置应在槽体中心线与进水口垂直的交点，水位计超声波传感器的安装位置，应尽可能接近该交点。

（2）水位计的测量范围应覆盖所有水位范围，安装高度必须大于*高水位。

（3）应确保水位计安装牢固，加装防护措施，排除外界环境对传感器产生干扰，避免水位出现读取误差。

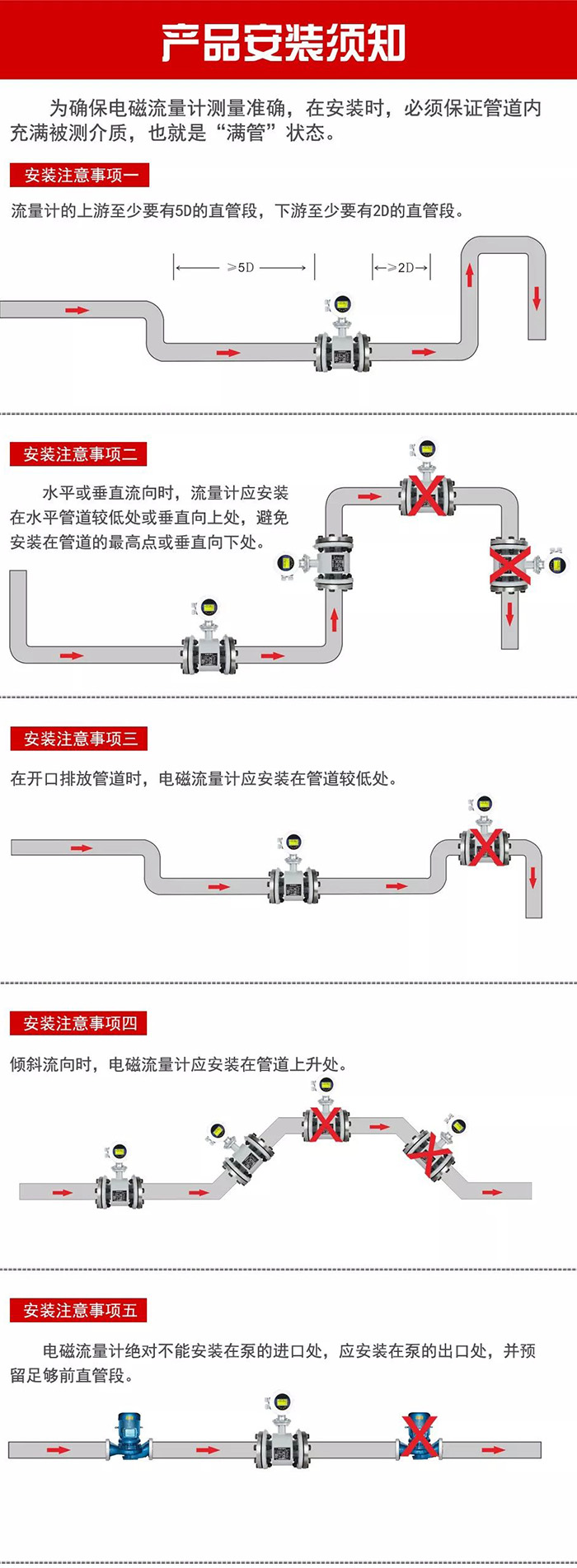

二、电磁流量计

1）安装点选择在管道*低处。在确认被测物质流向之后，安装点要选择在任何时候测量导管内都能充满液体，以防止由于测量导管内无液而指示不在零位所引起的误差。

2）直管段保证在前5D后3D（D为传感器的名义直径）。为获得仪表测量精确度，在传感器上游侧的直管段长度不小于5D，下游侧不小于3D。若在传感器上游侧有两个以上的弯头或其它阻流件，则前置直管段应大于10D。

3）信号电*在水平方向。水平安装时要使电*轴线平行于地平线，因为处于底部的电*易被沉淀物覆盖，被测介质中偶存气泡擦过遮住电*表面，使输出信号波动。

4）尽量避开振动源、磁源（大功率电机、变压器等）。由于电磁流量计的测量感应电压很小，电压较低，易受外界电磁噪声的影响，故在安装时应进行可靠的接地连(跨)接。

三、超声波流量计

安装要领

1）确保流体充满管道，避免出现气泡、杂质。在竖直管道安装时，选择流体自下而上流动的管道。

2）应有足够长的表前直管段长度。直管段充分，安装位置上游直管段大于10D，下游直管段大于5D；安装位置距上游水泵距离大于 30D。

3）确认管道几何尺寸（充分考虑到管道内壁结垢厚度）。由流量与管径的关系可知, 管径每存在1%的误差, 会产生约3%的流量误差，所以必须将管道内径测量准确。另外，管道结垢, 不但会造成管径误差，还会使声波发生散射，降低流量计的测量精度。结垢严重的，应将安装换能器的那段管道更换新的不锈钢管道。

4）在流量计上游的管道设置排气阀。时差式超声波流量计对水中混入的气泡特别敏感，流体中的气泡会造成流量计示值的不稳定，积聚的气体如果正好与探头的安装位置吻合，将造成流量计无法工作。

5）避开有强磁场和震动干扰。流量计传感器、变送器、连接电缆等各部分应远离水泵、大功率电台等具有强磁场和强振动的机器设备。

安装方法

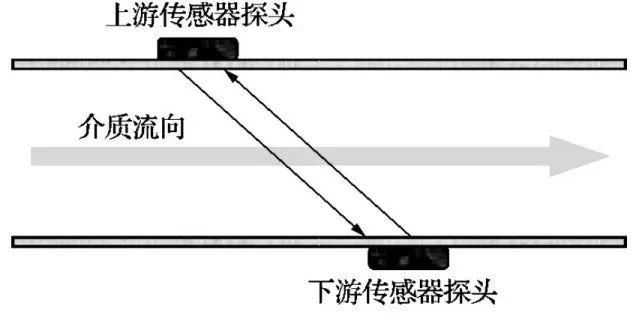

1）Z法安装。Z法安装即单行程测量，指声波只经过一个声程就已完成测量，可以获得较强的信号。

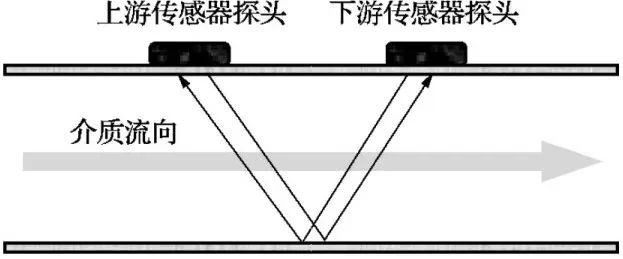

2）V法安装。V法安装即双行程测量，是指两只传感器同向安装，声波经对侧管道反射后接收，共有2个声程。

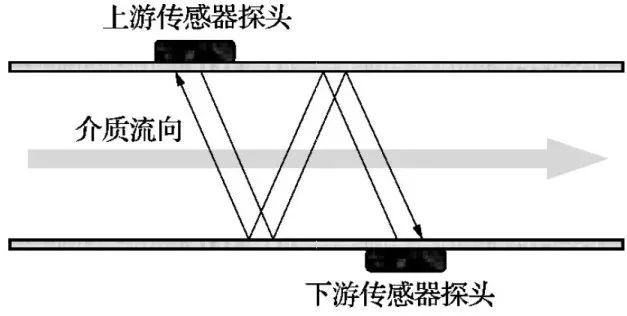

3）W法安装。W法安装即多行程测量，泛指经过3个或3个以上声程的测量方法，优点是可以获得较高的测量精度，缺点是信号较弱，只适用于管道条件较好的情况。
