超声波液位计的探头是产生超声波和接收其回波的一种传感器，由于其能将电能转换成声能，也能将声能转换成电能，所以又称为换能器。

超声波是由高频电脉冲激励超声探头而产生的，反射回来的超声能量又被探头转换为电压信号。

超声波液位计探头里的压电陶瓷具有压电效应，实现电声能量*常用的方法就是利用超声波探头加以实现。

为更好地理解超声波液位计的探头，本文拟就超声波液位计探头的组成结构介绍如下:

一、超声波液位计探头结构及作用

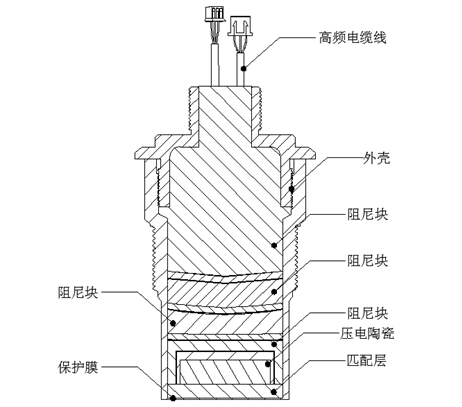

如上图所示，超声波液位计探头的结构主要由压电陶瓷、高频电缆线、匹配层、阻尼块、外壳、保护膜等部分组成。

1.压电陶瓷

压电陶瓷是探头的核心元件，它的作用是发射和接收超声波，其性能好坏直接影响到探头的质量。

陶瓷两面敷有作为电*的银层，目的是使供给陶瓷片的电压均匀。陶瓷片上电*接火线引至电路，底面则接地线口与电路的公共点相接以便形成回路。

2.高频电缆线

超声波液位计的探头需要通过高频电缆线与超声波驱动电路板进行连接，这种专用的高频电缆线具有屏蔽外部各种干扰噪声等对超声波液位计探头的驱动脉冲和回波信号干扰的作用。

3.匹配层

超声波液位计探头的匹配层能够在探头与工作负载之间起到匹配声阻抗的作用，可以有效拓宽探头的工作频带，进一步提高超声波液位计的分辨率和工作适应能力。

4.阻尼块

阻尼块由一些阻尼材料配置而成，粘附在压电陶瓷后面，主要起到吸收压电陶瓷背面的超声波，以减少噪声的作用。　　

5.外壳

探头的外壳体由塑料制成，主要有固定和保护整个探头元件的作用。

6.保护膜

保护膜必须满足耐磨性能好、强度高、材质声衰减小、透声性能好、厚度合适的要求，以达到保护压电陶瓷和电*，防止磨损和碰坏的作用。
