磁翻板液位计是采用连通器原理进行工作的。

被测容器与磁翻板液位计的测量主体管组成连通器结构，容器内液体介质的液位高度与测量主体管内的液位高度相同，所以只要测得主体管内的液位情况便可知道容器内介质的液位高度。

为实现磁翻板液位计与容器的连接，可采用多种安装方式。本文就磁翻板液位计几种常见的安装方式介绍如下。

一、侧侧安装方式

侧侧安装是*常见的一种安装方式，适合容器外侧上下端各开有一个接口的容器的安装。

这种安装方式一般在磁翻板液位计连接管上焊接一对连接法兰，法兰需要与容器上的法兰相匹配。

磁翻板液位计在安装时必须保持垂直；在磁翻板液位计和容器连接法兰之间通常需要增加一只阀门，以供仪表出现故障维修或定期清洗时切断介质通道用。

在调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主测量管内，避免浮子受到介质急速冲击，引起测量波动。

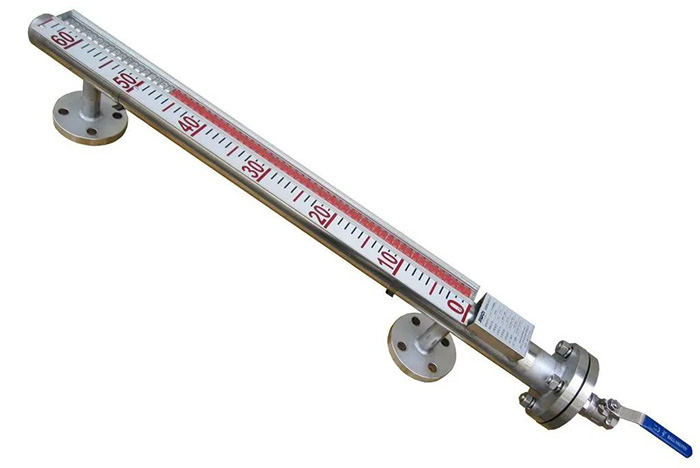

计为侧装磁翻板液位计

二、顶装安装方式

在实际应用中，顶装安装也是较为常见的一种方式。适合于地下贮槽内液位的测量，或容器不适宜侧面开孔，或容器侧面安装所需周围空间过少，或者测量的介质粘度较大，这些往往需要采用顶装的安装形式，或者安装在容器的底部。

顶装磁翻板液位计是直接安装在容器顶部，它是通过浮球随液面的上下浮动通过连杆带动磁性浮球的上下移动去驱动外面的磁性指示器内的小翻片翻转来实现液位的测量的。

在安装时磁翻板液位计的护导管和主体管必须保持垂直；连杆必须挺直插入，不能弯曲，主体管的倾斜度必须小于3°。若安装高度达到4到5米时，建议在两边增加固定拉索，以保证仪表在现场有振动的、或遭到碰撞、大风天气等较恶劣的环境下，不会受到损坏。顶装磁翻板液位计与罐体的连接部分一般选配DN80或DN100法兰连接，如果觉得牢固性不够，还可根据实际情况选配更大规格的连接法兰。

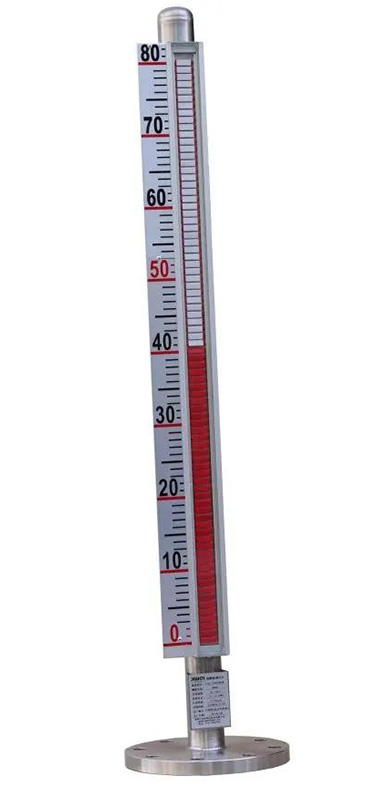

计为顶装磁翻板液位计

三、软管隔离安装方式

对于一些振动较大的不适合直接安装磁翻板液位计的场合，可采用软管隔离的方式进行安装。

将磁翻板液位计安装在附近与容器相隔离的某个可靠的装置上，然后使用软管将磁翻板液位计的过程连接小管与容器的接口相连通，从而达到减振的目的，且不会影响磁翻板液位计的正常测量。

四、其他安装方式

根据工况的不同，磁翻板液位计还有顶底安装方式、侧顶安装方式等其他一些安装方式，具体采用何种安装方式，需根据容器的不同开口方式和容许可开口部位进行选择。

根据用户的实际需要，计为Flap-11系列磁翻板液位计可为用户提供多种安装方式的高质量的液位测量产品。计为磁翻板液位计因其所具有的高可靠性和过硬质量，在石油化工、电厂、污水处理厂等领域有着广泛应用，深受用户好评。

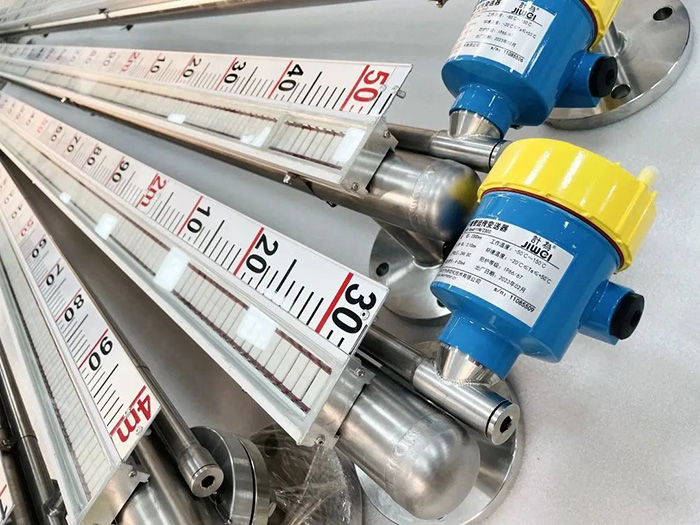

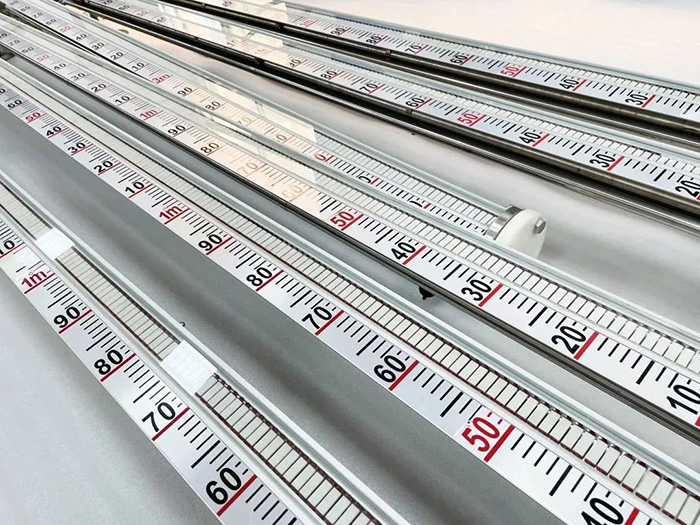

计为磁翻板液位计批量生产中
