旋进旋涡流量计如果安装保养不当，不仅影响测量的精度，严重的时候还会使仪表损坏；在搬动旋进旋涡流量计的时候，应该将吊索套在流量计法兰两端的颈部位置上，切勿在测量管内套入管棒来进行吊装，同时应当防止旋进旋涡流量计接线插座受碰撞而损坏。

旋进旋涡流量计没有机械可动部件，体积小，耐腐蚀，性能稳定;可直接显示介质的工作压力、温度、流量以及标准状态下的气量;量程范围宽，计量误差小等优点，现已广泛用于油气井的生产计量和天然气的销售计量中。在多年来的现场应用中，我们认为该流量计于较为干净的干气计量，渐成为中小用气计量的计量仪表。要保证旋进旋涡流量计计量准确，减少计量误差。

一、旋进旋涡流量计安装要求

1、旋进旋涡流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

2、对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。

3、流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；

4、不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；

5、在室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；

6、流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；

7、在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；

8、流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；

9、采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。

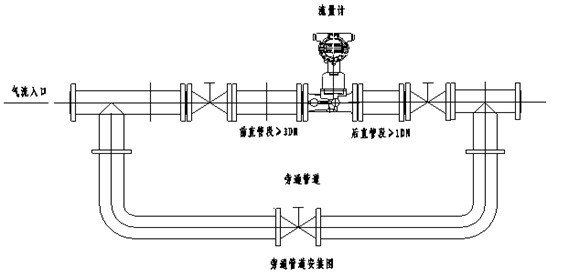

10、为了不影响流体正常输送和便于维护，要求按图所示安装旁通管道，并保证前≥3DN、后≥1DN的直管段；

二、旋进旋涡流量计安装直管段要求

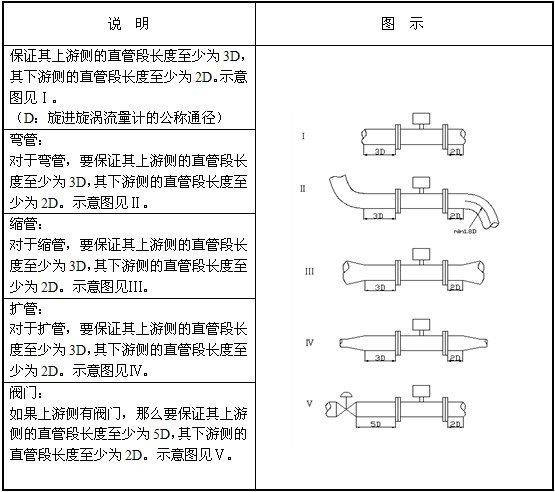

根据旋进旋涡流量计的工作原理和流量计对上、下游直管段要求，对各种上游阻力件，建议采用如下图所列的前后直管段长度，且保持直管段内壁光滑平直。

三、智能旋进旋涡流量计两线制电流接线方法

四、智能旋进旋涡流量计三线制电流输出接线方法

五、智能旋进旋涡流量计脉冲输出接线方法

六、智能旋进旋涡流量计当量输出接线方法

七、报警输出接线方法

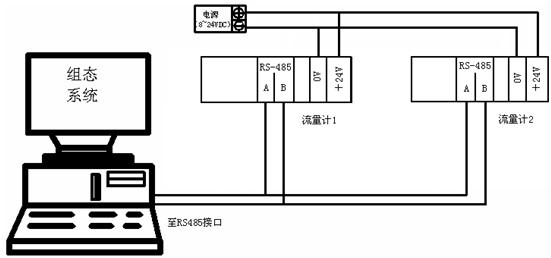

八、通信输出接线方法
