液位检测系统的选购及投运

1、选型

目前，国内外各种型号的液位计，其功能各异、 价格悬殊，有的进口液位计价格竟高达几十万元，且购买周期长，配件奇缺，一旦出现故障，维护保养难度相当大，且安装不便。目前采用的较多的浮子式液位计，在安装时必须清罐后进人罐底安装导向钢丝和浮子，如果在使用中浮子脱落，就会给维护工作带来很多不便，线曾多次发生过导向钢丝或浮子断落的事故。这种液位计具有功能全、精度高等优点，但其价格昂贵，安装维护难度大。经过反复比较，*终选用了我公司投入式液位计。它的价格适宜，且完全满足生产实际的需要，安装调试和维护十分方便。选购这种液位计不但降低了生产成本，而且节约了大量的经费。

2、安装、调试及投运

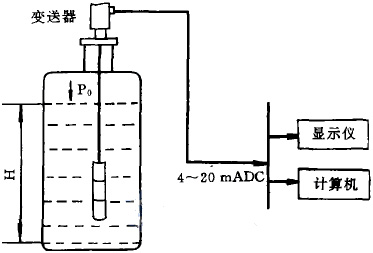

投入式液位计的安装，只需从大罐检尺孔将液位计检测元件放人罐中，再将变送器用卡子固定在罐顶即可，4-20 mA DC标准信号通过信号线传到显示仪或计算机上。投运时也只作少量零点、量程调整即可投人运行。为了提高测量准确度，防止原油中的杂质堵塞检测元件，在安装时将检测元件放在距罐底2.5 m的安全罐位处，有效保证了液位计的正常运行（见图1)。

液位变送器和WP系列数字显示仪即可组成罐位检测系统。

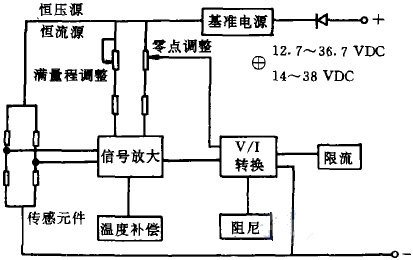

检测元件：传感器则采用高技术激光精刻的硅膜片传感器在感受到被测液体介质的静压后，将其转换成0-100mv电压信号，经屏蔽电缆传到信号转换电路上（见图2），外部电源通过内部基准电源电路可产生一个基准电压供放大器和转换电路，使其不受外界电源变化的影响。为适应不同传感器的要求，该电路设置了高精密恒流源或恒压源两种电路向传感器供电。这样在信号上*先能保证较高的精度，再经高输人阻抗放大器和高负载能力的V/I转换器就能输出对应于测量范围的电流或电压信号。转换电路在设计上采用了集成芯片，并有以下特点：

（1）虽然传感器已在较大范围内（0-70 C）实现了温度补偿，但在信号转换电路的设计上还是加人了温补电路以消除电路温漂对测量的影响，使环境温度影响每10 C降低0.05 ‰，整个液位变送器的温度影响指标每10 C达到0.1％；

（2）电源波动对信号输出的影响*小，电源在 12-38 V范围内波动，其误差小于基本误差的二分之一；

（3）带负载能力很高，*大为1.5倍；

（4）具有*强灵活性，可以根据用户需要提供 4-2 0 rnA、0-10 mA、0-2 0 mA，1-5 V、0-5 V 等多种信号输出方式。

液位计检测到的罐位信号经信号电缆传到控制室，从CRT或显示仪上便可观察到实际罐位的变化情况。

该液位计性能稳定可靠，精确度完全满足罐位监测要求，且安装维护十分方便，与浮子式液位计相比有投资少、维护方便等优点。同时将罐位变量信号传至计机，可以从CRT上很方便地观察液位变化·而弥补了数据采集系统中无罐位变量的不足。

投入式液位计在很多人对它的性能不太了解。但通过实践证明，这种液位汁完全可以取代进口液位计用于原油储罐液位监测·而投资只有进口液位计的十分之一，并且安装、维护及投运十分方便。
