超声波液位计专用于连续性液位的测量。其工作原理是通过超声波液位计的换能器（探头）发出高频超声波脉冲，当遇到被测液位表面时，该声波被反射回来，部分反射回波被换能器（探头）接收并转换成电信号。超声波液位计是利用声波发射与接收的时间差，以及声波传播速度来计算液面高度的。

超声波液位计的型号是根据不同工况的需求而设计的，因此用户在选型时，应注意超声波液位计的型号和尺寸是否满足工况的要求。为有助用户更好地了解和选择超声波液位计，本文以计为Uson系列超声波液位计为例，就超声波液位计的型号和尺寸图进行介绍。

目前，计为超声波液位计主要有Uson-11标准型超声波液位计和Uson-21隔爆型超声波液位计两种型号供用户选择。每个型号按量程长短又可分为5米、10米和15米三个量程，按探头是否耐腐蚀划分，又分为标准型和防腐型。

一、标准型超声波液位计

Uson-11标准型超声波液位计采用无接触式测量法，易于安装、便于维护、测量精准高效，被广泛应用于污水处理、化工、火电厂、船舶等行业，适合无易燃易爆气体环境下各种槽池、槽渠、储罐、槽罐等的连续性液位测量。

计为Uson-11标准型超声波液位计的具体尺寸图如下图所示：

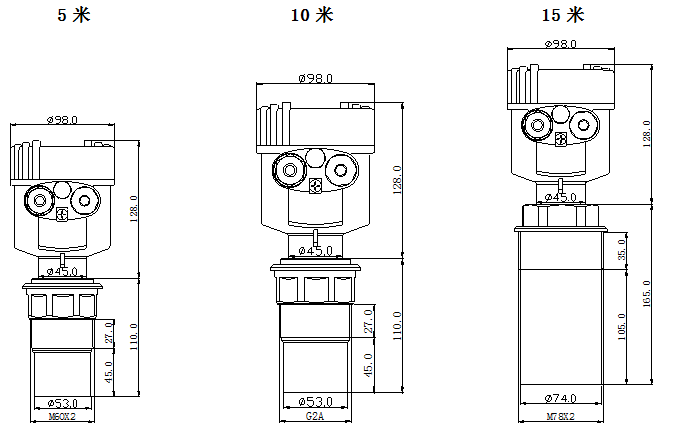

Uson-11标准型超声波液位计尺寸图

上图中，从左至右依次为5米、10米和15米量程的标准型超声波液位计，从上图不难看出，5米量程和10米量程的标准型超声波液位计的规格完全相同，而15米量程除探头部分的尺寸稍大外，其他部分的尺寸与5米量程和10米量程的标准型超声波液位计基本一致。

二、隔爆型超声波液位计

Uson-21隔爆型超声波液位计采用隔爆外壳设计，通过**防爆认证中心认证，防爆等级为Ex d IIC T6 Gb。相比Uson-11标准型超声波液位计，其不仅能够适用于普通工况，而且能够适用于具有爆炸性危险的工况。Uson-21隔爆型超声波液位计的具体尺寸图如下图所示：

Uson-21隔爆型超声波液位计尺寸图

上图可见，5米和10米量程的隔爆型超声波液位计的尺寸完全一样，15米量程的隔爆型超声波液位计的探头尺寸稍大，其他规格与5米和10米量程的大致相同。

三、分体式超声波液位计

Uson-31分体式超声波液位计的探头（换能器）和主机（变送器）可分开安装。探头防护等级高达IP68，主机防护等级为IP65，且通过防爆认证。适用于实时监控远程液位情况的应用场合，具有精度高、寿命长、稳定可靠、安装维护方便等特点。

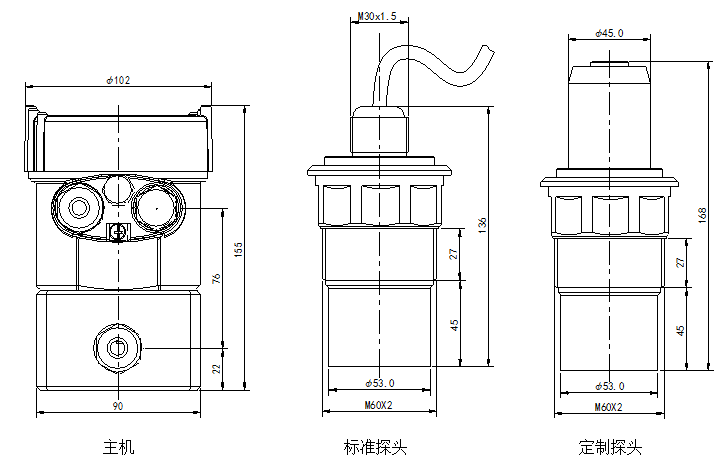

Uson-31分体式超声波液位计尺寸图

需要说明的是，无论是标准型、隔爆型还是分体式的超声波液位计，它们的过程连接有螺纹和法兰可选，具体规格有螺纹G2″A、螺纹M48×2、螺纹M60×2、螺纹M78×2、法兰DN50PN10、法兰DN65PN10、法兰DN80PN10，当然也可以根据客户具体要求进行定制。
