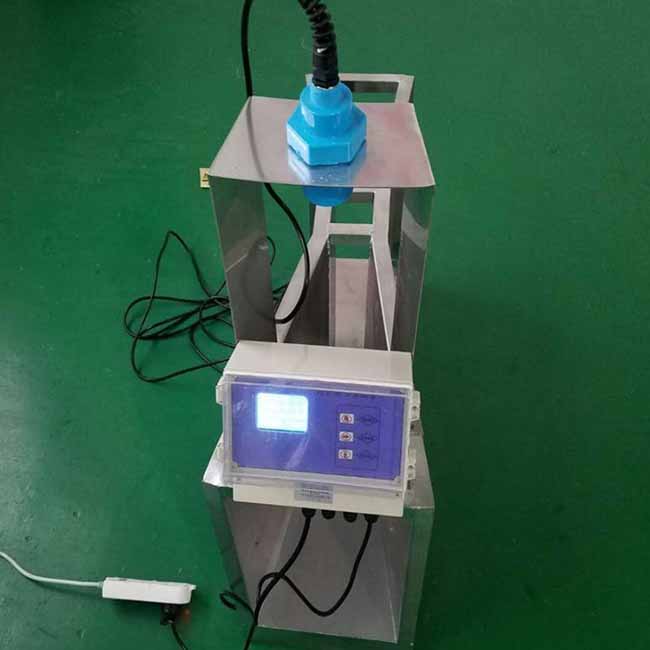

灌溉水流量计概述

明渠流量计品种很多，常见的有堰式明渠流量计和槽式明渠流量计两大类?？梢杂糜诜锹茏闯啦饬孔杂杀砻孀匀涣鞯牧髁恳潜?。非满管态流动的水路称作明渠，测量明渠中水流流量的称作明渠流量计。明渠流量计除圆形外，还有U字形、梯形、矩形等多种形状。明渠流量计应用场所有城市供水引水渠；火电厂引水和排水渠、污水治理流入和排放渠；工矿企业水排放以及水利工程和农业灌溉用渠道。

明渠流量计主要部件巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水量，可以比其它形式的仪表，具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器，也可以接调制解调器或无线通讯模块，实现有线或无线的远程通讯。

灌溉水流量计工作原理

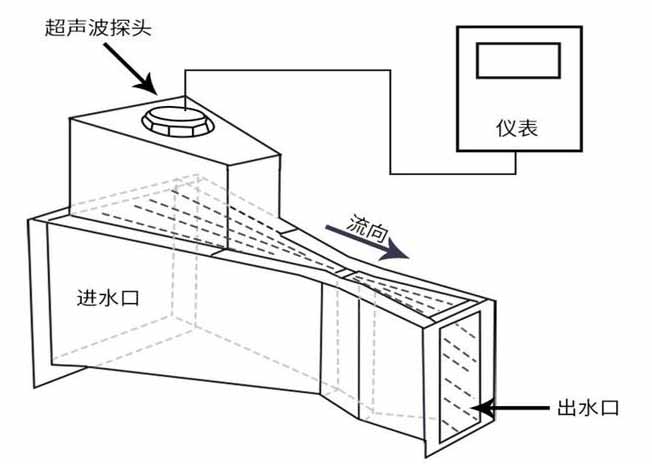

明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。

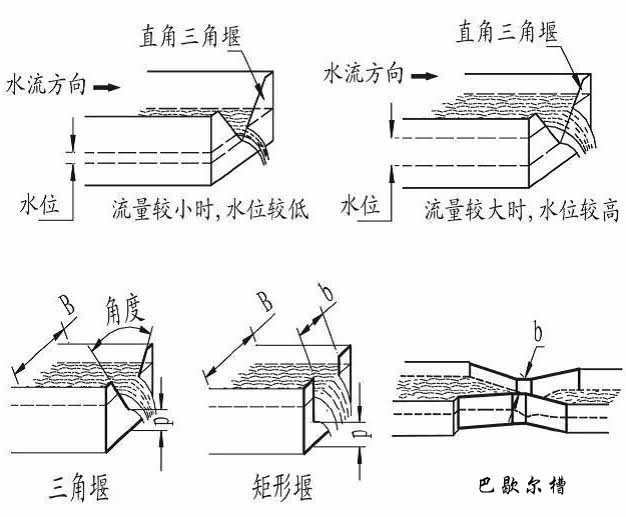

常用的量水堰槽种类。

采用超声波回波分析原理，当被测介质全部通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的流量。

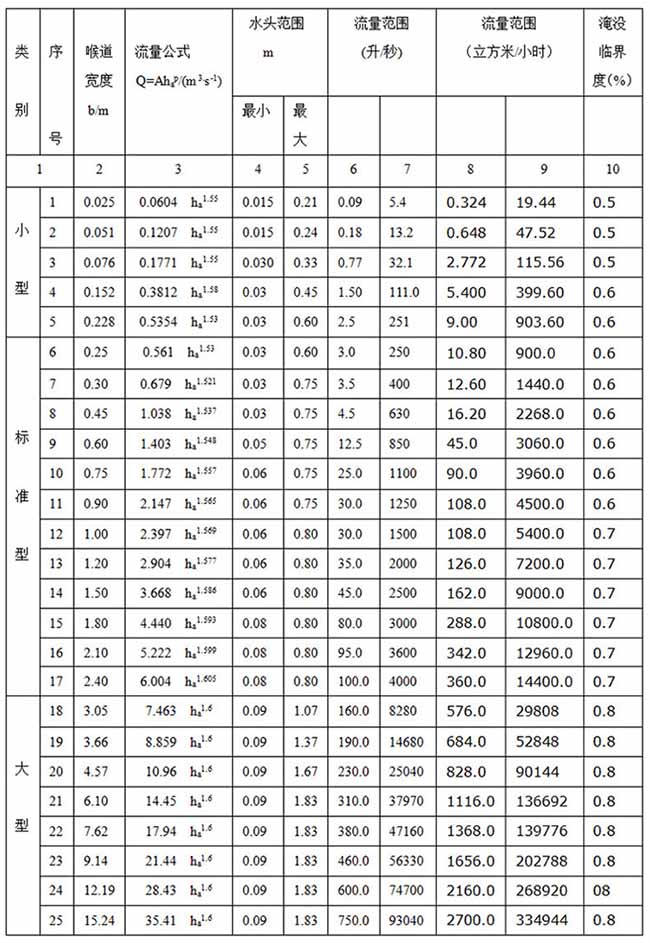

灌溉水流量计产品参数

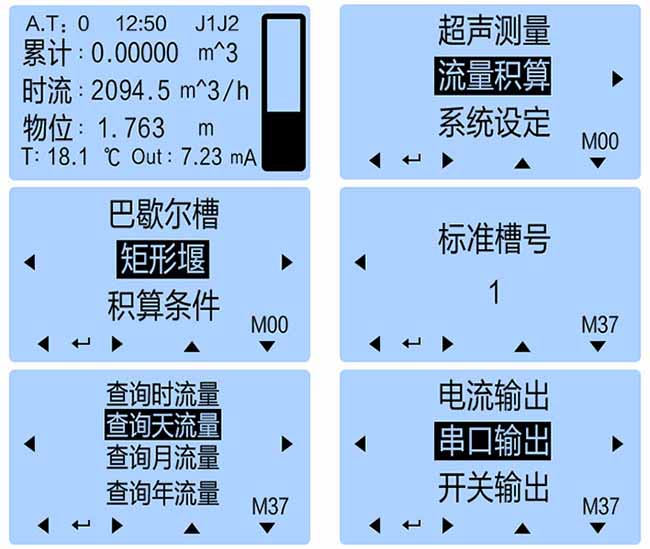

灌溉水流量计仪表显示

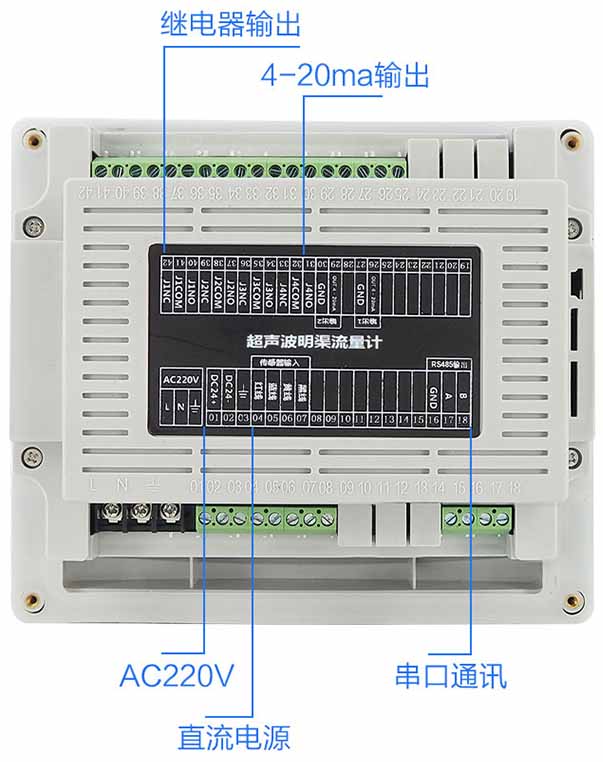

灌溉水流量计接线介绍

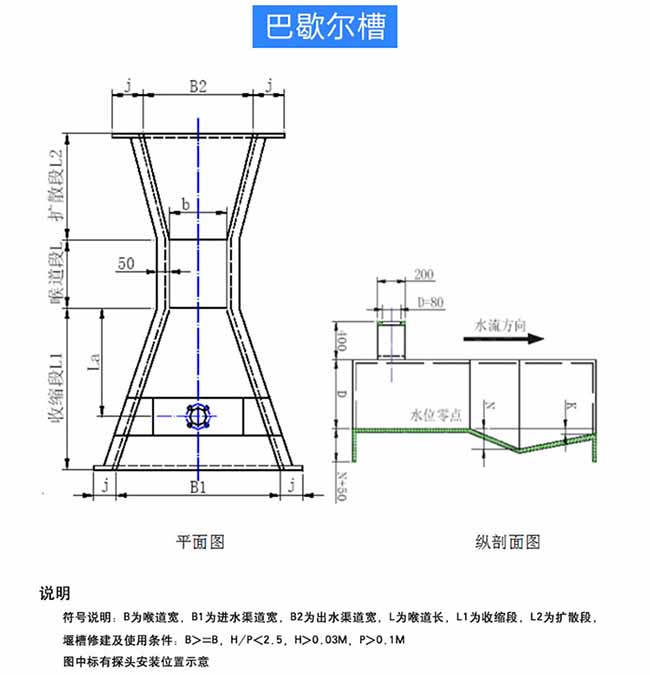

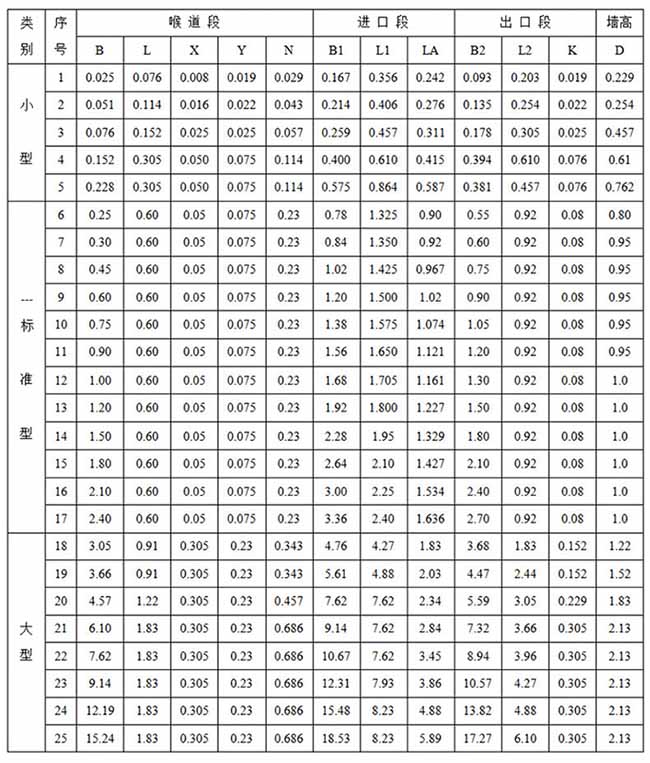

巴歇尔槽尺寸图

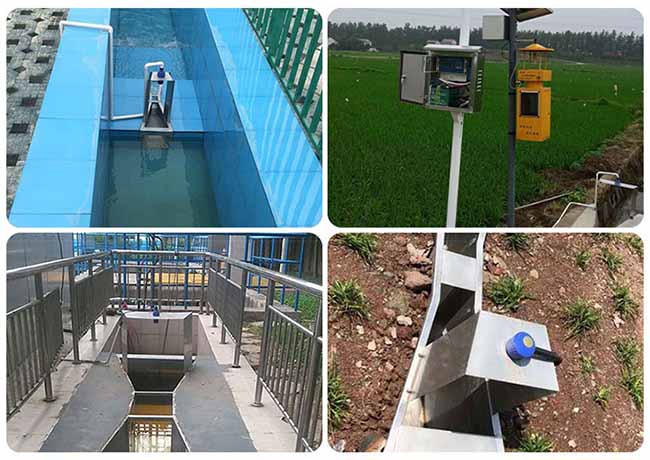

灌溉水流量计产品应用

灌溉水流量计仪表安装原则

1）换能器发射面到*低液位的距离，应小于选购仪表的量程；

2）换能器发射面到*高液位的距离，应大于选购仪表的盲区；

3）换能器的发射面应该与液体表面保持平行；

4）仪表安装在渠中央或静水井上。

5）仪表需安装在堰板或堰槽的上游。

灌溉水流量计安装注意事项

1）仪表外壳*好与大地可靠相连；

2）电线、电缆?；す?，要注意防止积水过多；

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，*好在仪表的进出线端另外安装专用的防雷装置；

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，*好在液位仪周围加设防高、低温装置；
