低温涡街流量计

品*：JKM/凯铭仪表
型号：JKM-LUGB
测量范围：5-11000m3/h
精度等级：1.5级、1.0级
公称通径：DN20~DN1200
适用介质：气体、液体、蒸汽
工作压力：1.6MPa~10MPa
工作温度：-80℃~450℃
供电方式：24VDC或锂电池
订货号：PGAAUVMOT747

低温涡街流量计概述
涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，凯铭涡街流量计具有结构紧凑、安装使用维护方便的特点。
低温涡街流量计产品图

低温涡街流量计产品特点
1.测量介质：气体、液体、蒸气；
2.口径规格法兰卡装式口径选择 25,32,50,80,100；
3.法兰连接式口径选择 100,150,200；
4.流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

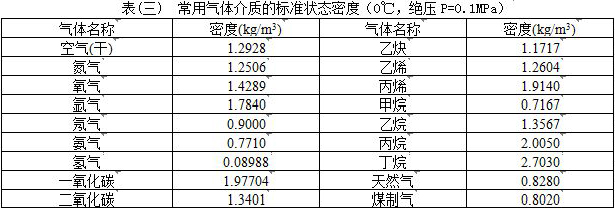

正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
5.测量精度 1.0级 1.5级；
6.被测介质温度:常温-25℃～100℃；
7.高温-25℃～150℃ -25℃～250℃；
8.输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V；
9.脉冲占空比约50%,传输距离为100m；
10.脉冲电流远传信号 4～20 mA,传输距离为1000m；
11.仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃；
12.材质不锈钢, 铝合金；
13.电源 DC24V或锂电池3.6V；
14.防爆等级本安型iaIIbT3-T6；
15.防护等级 IP65。

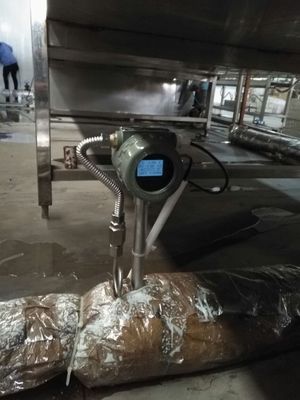

低温涡街流量计现场安装使用图

低温涡街流量计参数
1、口径：DN15～DN3000mm
2、公称压力：0.6～42MPa
3、工况温度：-180～+500℃
4、精度：±1.5%FS
5、输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
6、防护等级：IP65 IP67
7、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
8、执行标准：企标Q/BET05-06
9、表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
10、公称通径：卡装式：DN10～DN300；插入式：DN350～DN1000；法兰式：DN10～DN3000

低温涡街流量计分类
低温涡街流量计分体型产品特点图
低温涡街流量计温度补偿型产品特点图
低温涡街流量计温压补偿型产品特点图
低温涡街流量计温压补偿一体型产品特点图

低温涡街流量计的安装要求（D为管道的直径）

管道情况	上游	下游
同心收缩管全开闸阀	15D	5D
90℃直角弯头	20D	5D
同平面二个90℃弯头	25D	5D
半开闸阀调节阀	50D	5D
不同平面二个90℃弯头	40D	5D
带整流管束	12D	5D

安装条件
1、工作条件
传感器可在2下正常连续工作
2、环境条件
2.1环境温度：-40～+55℃ （非防爆场所）
2.2环境湿度：≤85％（相对湿度）
2.3大气压力：86～106Kpa
3、安装指南：
a)传感器安装在管道上的位置一定要选振动小的地方，振动加速度不能大于0.2g，如大于需要采取减震措施。
b)传感器的上游侧和下游侧必须有足够的直管段见示意图。
低温涡街流量计直管段安装要求示意图
c)对于卡装连接仪表，法兰焊后必须保证法兰的端面与管道垂直，内表面光滑，见图。
低温涡街流量计卡装连接安装要求图
d)传感器可水平、垂直或倾斜安装在直管上，当垂直安装测液体时，液体必须由下而上流动。
e)当在涡街流量传感器同压力传感器和温度传感器组成测量系统时，其压力、温度测量点的位置如图。
低温涡街流量计压力温度传感器安装位置图
f)涡街流量传感器安装步骤可参考方法A或方法B（以法兰卡装型为例）：
方法A：
Ⅰ选定安装位置，并取前15DN，后5DN直管段割下。
低温涡街流量计传感器安装位置图
Ⅱ在选表位置焊上两片法兰，并将传感器装好。
Ⅲ去掉原管多出的直管（即表体宽度）。
低温涡街流量计焊接法兰安装示意图一
Ⅳ将传感器的前后直管段焊到原工艺管道上。
低温涡街流量计焊接法兰安装示意图二
方法B：
Ⅰ考虑前15DN，后5DN选定装表位置。
低温涡街流量计焊接法兰安装示意图三
Ⅱ取下表体宽度的一段管，焊上两片法兰连接孔同心，将传感器螺栓紧固好。
低温涡街流量计焊接法兰安装示意图四

低温涡街流量计流量范围

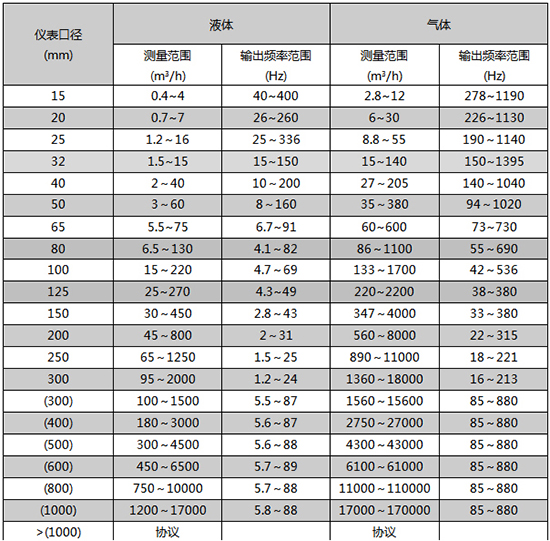

低温涡街流量计口径流量范围表
